一例时间继电器控制电磁阀的电路图


分析下电磁阀延时打开和延时关闭的继电器控制线路:

1、电磁阀线圈电路串联一个延时启动触点1,一个延时停止触点2;

2、当启动触点延时闭合后,必须自锁,所以必须通过一个中间继电器来完成;

3、延时启动触点1用通电延时,延时停止触点2用通电延时;

4、启动触点控制延时启动触点1的线圈,并自锁,在延时触点1延时闭合后连锁断开;

5、停止触点接通延时停止触点2的线圈,并自锁,在延时停止触点2断开后连锁断开;

一例时间继电器控制电磁阀的电路图

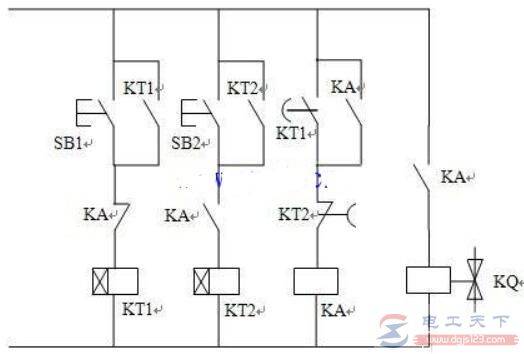

如上图:1)SB1是启动按钮;2)SB2是停止按钮;3)KQ时电磁阀;4)KA中间继电器;5)KT1、KT2时间继电器。
