电流互感器接电流表与电压表的接线图
电流互感器接电流表，电压表时的接线方式。

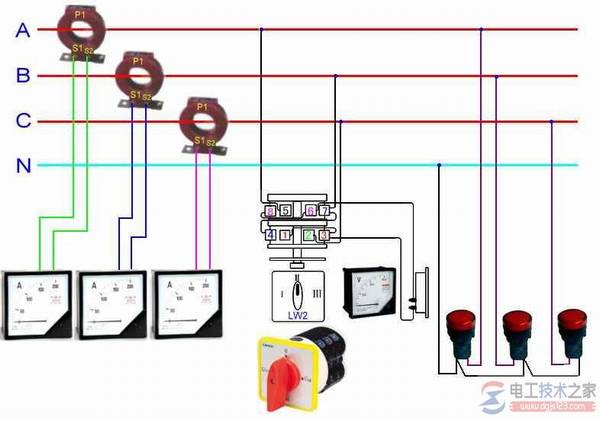

首先，电流互感器的实物接线图：
相关产品说明：电流互感器3台，电流表三只，指示灯三只，电压表一只，LW2万能转换开关一个。
基本的接线方式如上，附说明：
2 5 7接电源，3、6接电压表
A，B，C相线，A接5，B接7，C接2。
图中所示接线，一般情况下可以任意接，通过旋转开关转换供电压表显示相应两相的电压值即可。
