三相异步电动机直接启动电路图

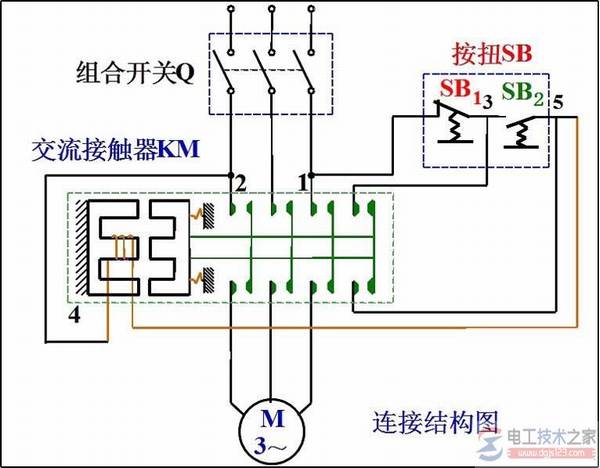

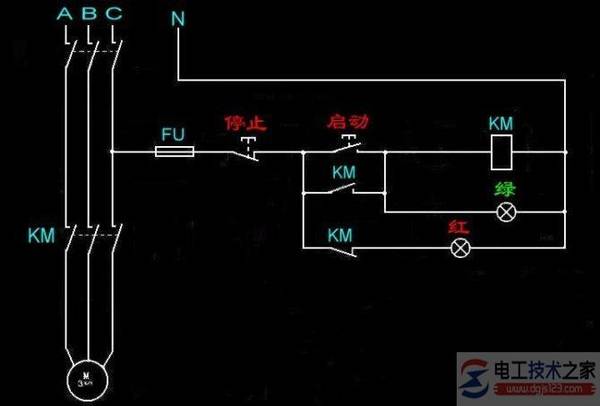

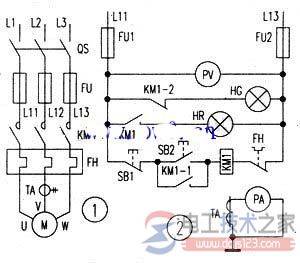

启动电路图如下：

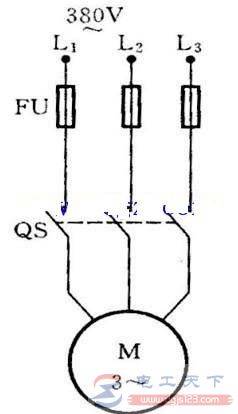

从以上电路原理图可知，当三相匝刀合上后，380V的三相交流电直接接入异步电动机电子的三相绕组，产生旋转磁场，使电动机的电子旋转，电动机启动。
动作过程：直接打开控制开关使电动机启动，断开控制开关，电动机停转。
说明：该电路的熔断器具有电路保护功能。
