分享一个单相漏电保护器的接线图，220V进线经漏电保护器，220V出线，并介绍了常见的漏电保护器错误接线方式，感兴趣的朋友参考下。

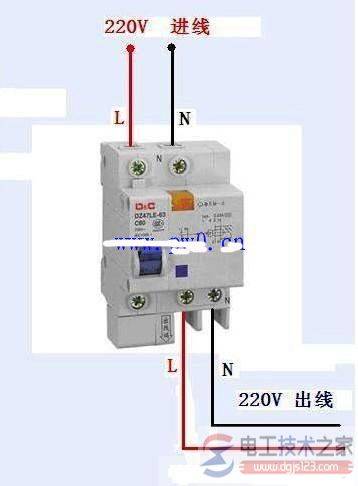

单相漏电保护器的接线图
如下图：
常见的漏电保护器错误接线方式：
1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作（错误接线之一）。
2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作（错误接线之二）。
3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。例如，当因（错误接线之三）中的电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电。(电工天下 www.dgjs123.com)由于电流没有经过漏电保护器，所以未起到漏电保护的作用。
4、单相负荷应尽可能均衡分配。如果分配不均（如一相的线路偏长，设备集中），则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。
5、被保护的线路（包括工作零线）应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。如果是三相五线制，则保护地线不得穿过漏电保护器的互感器，而必须跨接到第一极漏电保护器前端（进线端）的零干线上或重复接地极上。是零序电流互感器的几种常见错误接线方式。
