有关漏电保护器的控制关系，线路正常工作时、发生漏电或触电时漏电保护器的控制关系图，当发生漏电或触电情况时，漏电保护器感应出剩余的电流量，切断线路进行保护。
漏电保护器的控制关系

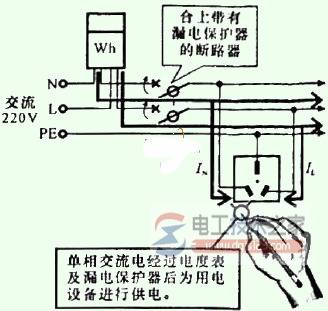

单相交流电经过电度表及漏电保护器后为用电设备进行供电，正常时相线端L的电流与零线端N的电流相等，回路中剩余电流量几乎为零。

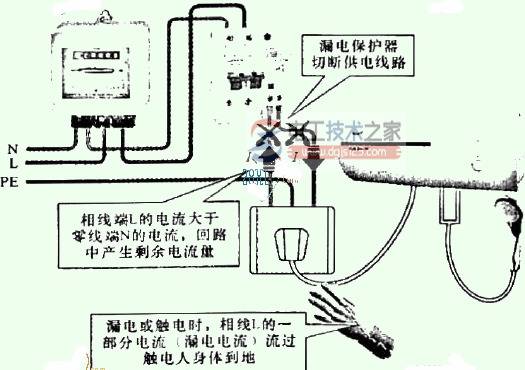

当发生漏电或触电情况时，相线L的一部分电流流过触电人身体到地，而出现相线端L的电流大于零线端N的电流现象，回路中产生剩余的电流量，漏电保护器感应出剩余的电流量，切断线路进行保护。

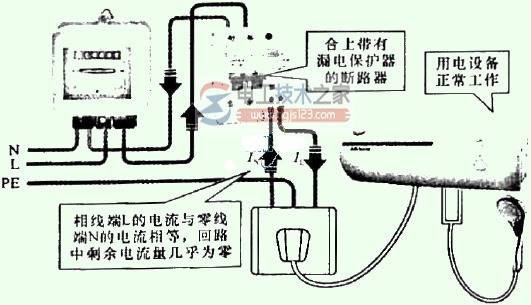

1、线路正常工作时

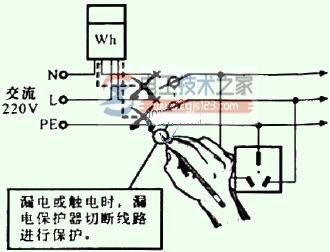

2、发生漏电或触电时
