【电磁阀的接线方式图解】
一、电磁阀的接线图
电磁阀产品的接线较为简单，一般电磁阀的电源线有地线、正极和负极三根线，如果是交流电，接线的正负极则可以不必考虑，如果是直流电，就需要注意正负极，并且要注意电压要相同。

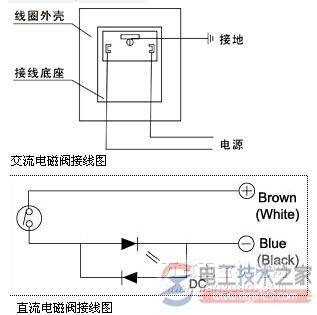

电磁阀的接线图：
附1：电磁阀安装时的注意事项
1、先要检查电磁阀是否与选型参数一致，比如电源电压、介质压力、压差等，尤其是电源，如果搞错，就会烧坏线圈。电源电压应满足额定电压电压波动范围：交流+10%~-15%，直流+10%~-10%，平时线圈组件不宜拆开。
2、接管之前要对管道进行冲洗，把管道中的金属粉末及密封材料残留物，锈垢等清除。要注意介质的洁净度，如果介质内混有尘垢，杂质等妨碍电磁阀的正常工作，管道中应装过滤器或滤网。
3、一般电磁阀的电磁线圈部件应竖直向上，竖直安装在水平于地面的管道，如果受空间限制或工况要求必须按侧立安装的，需在选型订货时提出。否则可能造成电磁阀不能正常工作。
4、电磁阀前后应加手动切断阀，同时应设旁路，便于电磁阀在故障时维护。
5、电磁阀一般是定向的，不可装反，通常在阀体上用→指出介质流动方向，安装时要依照→指示的方向安装。不过在真空管路或特殊情况下可以反装。
6、如果介质会起水锤现象，那么应该选用具防水锤功能的电磁阀或采取相应的防范措施。
7、尽量不要让电磁阀长时间处于通电状态，这样容易降低线圈使用寿命甚至烧坏线圈，就是说，常开、常闭电磁阀不可互换使用。
8、蒸汽用电磁阀入口侧应装有疏水阀，该处接管应倾斜。
二、电磁阀怎么接线？
需要用直流电磁阀控制压缩空气的快速通断，用电磁阀连接电池，用开关控制电源是否可以，电磁阀的接线方式是怎么样的？
(1)、调线法：由于电磁阀为双线圈，引出线为三芯，如是四芯，则其中一根接阀外壳，为接地线。
(用万用表电阻档可测出)其内部接线。用万用表欧姆档(x100)找出①端接零线，(主副阀线圈阻值相同)②、⑦则分别接电磁阀控制板主、副阀输出线。预置油量开机测试，如关机前有小流量则接线正确，如无小流量，调换②、③线即可。
2)、通电法：安装电磁阀前首先用万用表欧姆档(x100)找出①端接零线。另外②、③两根则为主、副阀线，因电磁阀为220V交流供电，故将①②或①③两根线接入220V电源。
3)、通电法判断主副阀线圈
从电磁阀进油口吹气，通则为主阀，与①对应的引线为主阀线，接电磁阀控制板主阀出线;不通或微通则为副阀，与①对应的引线为副阀线，接电磁阀控板副阀出线即可。
