VE分配泵断油电磁阀的工作电路
分配泵断油电磁阀：VE型分配泵装有电磁式断油阀，其电路和工作原理如图：

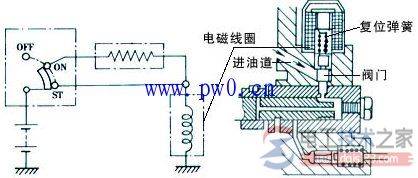

图1，VE分配泵断油电磁阀的结构和工作原理图
起动时，将起动开关旋至ST位置，这时来自蓄电池的电流直接流过电磁线圈，产生的电磁力压缩回位弹簧，将阀门吸起，进油孔开启。
柴油机起动之后，将起动开关旋至ON位置，这时电流经电阻流过电磁线圈，电流减小，但由于有油压的作用，阀门仍然保持开启。
当柴油机停机时，将起动开关旋至OFF位置，这时电路断开，阀门在复位弹簧的作用下关闭，从而切断油路，停止供油。
