电磁阀控制气缸启停的方法
一种不占用控制器输入端的手动控制接线方法，下面以表控TPC4-4TD型控制器为例，参见下图：

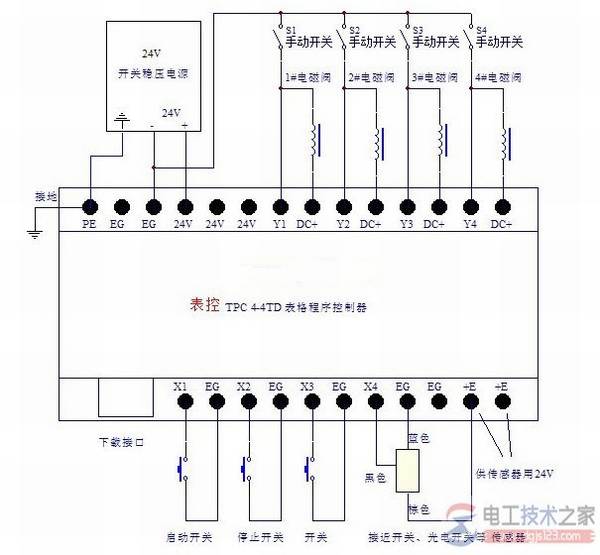

图1，气缸手动开关接线示意图
上图是基于TPC4-4TD型表格程序控制器的气缸控制的接线示意图，通过功能设置，除了可以实现自动控制的诸多所需要的功能，还可以实现对每路输出气缸的手动控制。
S1、S2、S3和S4是手动开关，每个开关控制一路气缸的电磁阀。手动开关接在控制器输出端Y与地线EG之间，手动开关闭合电磁阀工作，手动开关断开电磁阀停止工作。
接线要严格按照此图原理实施，手动开关的公用线一定要接到EG（24V负极）端，否则接线失误会造成控制器损坏。
手动开关可以用于设备调试、工作过程的某一步骤，或者对电磁阀进行测试和检验的情况。注意，不适用手动功能时候，要将使动开关处于关闭的状态，否则会影响自动控制的运行。
