一、刀开关的结构及图形符号

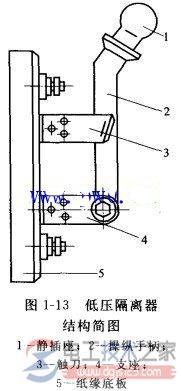

低压刀开关由操纵手柄、触刀、触刀插座和绝缘底板等组成，图 1-13为其结构简图。
刀开关的主要类型：带灭弧装置的大容量刀开关、带熔断器的 开启式负荷开关(胶盖开关)、带灭弧装置和熔断器的封闭式负荷开 关(铁壳开关)等。
常用的产品有：HD11~HD14和HS11~HS13 系列刀开关，HK1、KH2系列胶盖开关，HH3、HH4系列铁壳 开关。
刀开关的主要技术参数有长期工作所承受的最大电压一一额定电 压，长期通过的最大允许电流一一额定电流以及分断等能力。表1-9 列出HK1系列胶盖开关的技术参数。
近年来我国研制的新产品有HD18、HD17、HS17等系列刀形隔离器，HG1系列熔断器式隔离器等。
选用刀开关时，刀的极数要与电源进线相数相等；刀开关的额定 电压应大于所控制的线路额定电压；刀开关的额定电流应大于负载的额定电流。
刀开关的图形、文字符号如图1-14。
二、刀开关的选用与安装注意事项
1.开启式负荷开关(文字符号QS)
(1)开启式负荷开关的结构、符号
(a)闸刀开关的结构
(b)刀开关的符号
闸刀开关
(2)选用方法
①用于照明电路时可选用额定电压220V或250V，额定电流等于或大于电路最大工作电流的两极开关。
②用于电动机的直接启动，可选用UN为380V或500V，额定电流等于或大于电动机额定电流3倍的三极开关。
(3)安装注意事项
①胶盖刀开关必须垂直安装在控制屏或开关板上，不能倒装，即接通状态时手柄朝上，否则有可能在分断状态时闸刀开关松动落下，造成误接通。
②安装接线时，刀闸上桩头接电源，下桩头接负载。接线时进线和出线不能接反，否则在更换熔断丝时会发生触电事故。
③操作胶盖刀开关时，不能带重负载，因为HKl系列瓷底胶盖闸刀开关不设专门的灭弧装置，它仅利用胶盖的遮护防止电弧灼伤。
④如果要带一般性负载操作，动作应迅速，使电弧较快熄灭，一方面不易灼伤人手，另一方面也减少电弧对动触头和静夹座的损坏。
2.封闭式负荷开关
封闭式负荷开关(又称铁壳开关):是在闸刀开关基础上改进设计的一种开关。它是由刀开关、熔断器、速断弹簧等组成，并装在金属壳内。开关采用侧面手柄操作，并设有机械连锁装置，使箱盖打开时不能合闸，刀开关合闸时，箱盖不能打开，保证了用电安全。手柄与底座间的速断弹簧使开关通断动作迅速，灭弧性能好。封闭式负荷开关能工作于粉尘飞扬的场所。
铁壳开关安装及使用注意事项
(1)为了保障安全，开关外壳必须连接良好的接地线。
(2)接开关时，要把接线压紧，以防烧坏开关内部的绝缘。
(3)为了安全，在铁壳开关钢质外壳上装有机械联锁装置，当壳盖打开时，不能合闸；合闸后，壳盖不能打开。
(4)安装时，先预埋固定件，将木质配电板用紧固件固定在墙壁或柱子上，再将铁壳开关固定在木质配电板上。
(5)铁壳开关应垂直于地面安装，其安装高度以手动操作方便为宜，通常在1.3～1.5m左右。
(6)铁壳开关的电源进线和开关的输出线，都必须经过铁壳的进出线孔。安装接线时应在进出线孔处加装橡皮垫圈，以防尘土落人铁壳内。
(7)操作时，必须注意不得面对铁壳开关拉闸或合闸，一般用左手操作合闸。若更换熔丝，必须在拉闸后进行。
3. 熔断器式刀开关
熔断器式刀开关又叫熔断器式隔离开关，是以熔断体或带有熔断体的载熔件作为动触头的一种隔离开关。常用的型号有HR3、HR5系列，额定电压交流380V(50H2)，直流440V，额定电流至600A。熔断器式刀开用于具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开关单台电动机之用。熔断器式刀开关是用来代替各种低压配电装置刀开关和熔断器的组合电器。
