有关双刀双拼开关的电路图与原理图，什么是双刀双拼开关，双刀双掷开关和双控开关是不一样的双刀双掷开关，有关这种开关在的实物图、电路图与实际应用电路等。

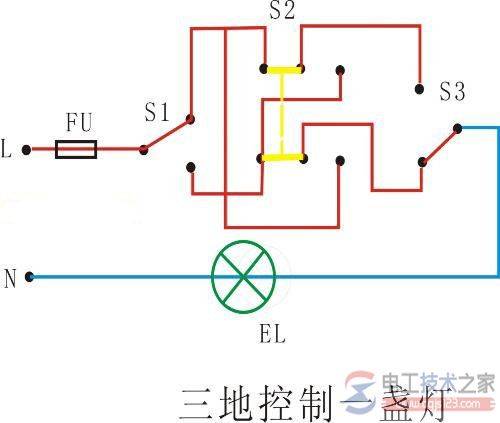

一、双刀双掷开关电路原理图
二、双刀双掷开关，双控开关是什么模样？
双控开关跟普通开关一样，普通的接口有L、L1或L1、L2，而双控的就是L、L1、L2或L1、L2、L3。双刀双掷开关和双控开关是不一样的双刀双掷开关。
如图：
三、双刀双掷开关是什么，双刀双掷开关电路图
对于电工朋友来讲，不能不了解什么是双刀双掷开关，本节电工技术之家(www.dgjs123.com)小编为大家介绍下双刀双掷开关，及实物图、电路图与实际应用电路。
1、什么是双刀双掷开关
双刀双掷开关，双刀顾名思义指的是可动的导电刀闸片有两片。两片刀闸片上接有电源;当刀闸片切到上端与静刀口接通时则为其供电，此时下静刀口则无电。当刀闸片切到下端的静刀口接通时则此路供电，此时上静刀口则无电，这种用法是一路电源为两路用电线路不同时供电的用法。还有一种用法就是刀闸片连接的是用电侧的线路而上下静刀口则分别接入两路电源，通过动刀片与不同的静刀口接通实现两路电源为一条线路供电。
2、实物图
3、有六个接线端，分别为1.2.3和4.5.6.其中2和4为公共端。
4、几种电路图
5、实际应用电路
双刀双掷开关(DPDT)属于同轴开关的一种，按照接口数量定义，代号为#P#T，另外还有单刀单掷(SPST)、单刀双掷(SPDT)、单刀六掷(SP6T)等。
构成同轴开关的器件有铁氧体、PIN管、FET或BJT。铁氧体和PIN是经典的开关器件，表1给出了两种器件的性能比较，铁氧体的特点是功率大、损耗小，PIN的特点是快速，成本低。FET或BJT有增益，已经成为中、小功率开关的主要器件。各种器件的同轴开关都有自己的使用场合。
四、双联双刀双掷开关接线图
这种开关有6个接线脚，可以实现直流电源正负级方向的转换。总的原则就是同时为正或者为负电机都不转，左边负右边正正转 右边负左边正反转。用开关接也是这个道理，只是要把正负极的电源反一下，即左边画的是上边是正下边是负右边也是，要改成两边不一样的。
