有关光控开关的接线原理图，电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭，C2可以过滤掉脉冲电流，避免照明灯闪亮，光控开关的电路图特点。

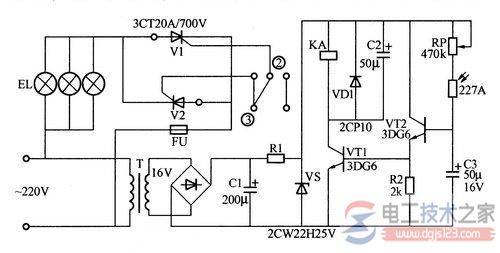

光控开关电路图
特点：白天有光照，灯泡不亮，夜晚黯淡无光，电路自动通电，灯泡亮起。
白天在较强光照下，光导管227A（一种光敏电阻）两端阻值很小，约20~50kΩ，晶体管VT2获得基极电流而导通，VT1从R2上得到正偏电压也导通，继电器线圈KA得电，继电器的常闭触电②、③断开，两只晶闸管V1和V2没有触发信号而不导通，因而灯泡EL不亮。
夜幕降临时，随着光照强度下降，光导管227A的阻值不断增加，最终可达1MΩ左右，VT1因基极电流太小而截止，VT1也相应截止，继电器KA失电释放，常闭触电②、③闭合，晶闸管V1、V2因其两控制相连而处于双向导通状态，电源被接通，照明灯亮。
图中，电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭。而当光亮强度在临界点附件缓慢变化时，易引起继电器颤动而使灯光闪动，C2可以过滤掉脉冲电流，避免照明灯闪亮。
