有关双联开关的接线图，分为单联双控开关的接线图、双联双控开关接线图、三联双控开关接线图三种类型，了解下双控开关的接线原理。
双控开关的接线图
双控开关是指对某个设备进行两个地方的分别控制，比如，在下楼时打开开关，到楼上后关闭开关。
采取传统的开关，想要把灯关上，就要跑下楼去关，采用双控开关，就可以实现异地控制。

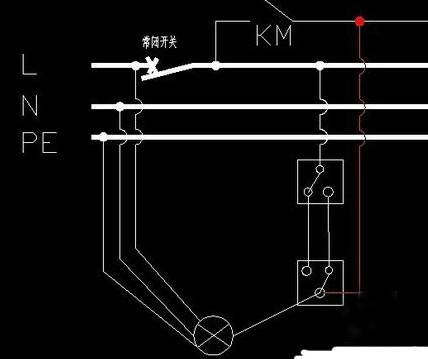

图1，单联双控开关接线图
1、单联双控开关原理
单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
2、单联双控开关接法
把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两 端接入电灯的两端。
当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时， 电路不通，则灯灭。因此，两个开关都可以控制灯。两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能 照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图
1、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
2、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，即是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)就完成连接了。
三联双控开关接线图
三联双控开关的原理：三联双控开关的原理跟上面两种双控开关是一样的。
