有关复合按钮开关的工作原理及按钮开关的结构，复合按钮开关，是常见的五种按钮开关中的一种，不同类型的按钮开关其工作原理不同，按钮开关的结构示意图，以及按钮开关的工作原理。
复合按钮开关，是常见的五种按钮开关中的一种，不同类型的按钮开关其工作原理是不同的。
复合按钮开关的工作原理
将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。未按下时，常闭触头是闭合的，常开触头是断开的。
按下按钮时，常闭触头首先断开，常开触头后闭合，可认为是自锁型按钮;当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。复合按钮用于联锁控制电路中。
附1，按钮开关的结构示意图
按钮开关的结构示意图如下，首先我们来了解按钮开关的结构。按钮开关，一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。

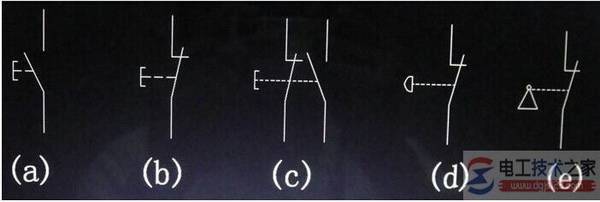

按钮开关的结构示意图
说明：(a) 停止按钮(常闭按钮) (b)启动按钮(常开按钮) (c) 复合按钮 (d)急停按钮 (e) 钥匙操作按钮
按钮不受外力作用(即静态)时触头的分合状态，分为启动按钮(即常开按钮)、停止按钮(即常闭按钮)和复合按钮(即常开、常闭触头组合为一体的按钮)。
对启动按钮而言，按下按钮帽时触头闭合，松开后触头自动断开复位;停止按钮则相反，按下按扭帽时触头分开，松开后触头自动闭合复位。
复合按钮是按下按钮帽时，桥式动触头向下运动，使常闭触头先断开后，常开触头才闭合;当松开按钮帽时，则常开常开触头先分断复位后，常开触头再闭合复位。
附2，按钮开关的原理
按钮是人为的操作、并具有弹簧经过认为操作可以自动复位的控制原件，是一种在控制回路中常用的主令器件。然后在其后的不断发展演变中，增加了带指示灯，带钥匙孔，带紧急制动功能等各种规格产品，但是其本质结构和工作原理是没有改变的，本文主要探讨的就是按钮开关的结构和工作原理。
按钮开关的结构
按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。
按钮不受外力作用（即静态）时触头的分合状态，分为启动按钮（即常开按钮）、停止按钮（即常闭按钮）和复合按钮（即常开、常闭触头组合为一体的按钮）。
对启动按钮而言，按下按钮帽时触头闭合，松开后触头自动断开复位；停止按钮则相反，按下按扭帽时触头分开，松开后触头自动闭合复位。复合按钮是按下按钮帽时，桥式动触头向下运动，使常闭触头先断开后，常开触头才闭合；当松开按钮帽时，则常开常开触头先分断复位后，常开触头再闭合复位。

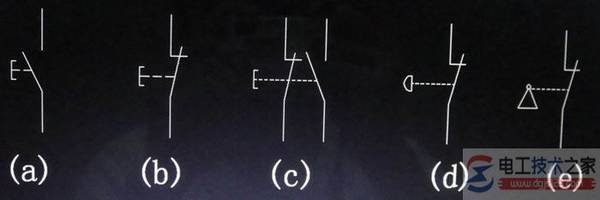

不同按钮开关结构接线示意
说明：（a） 停止按钮（常闭按钮） （b）启动按钮（常开按钮） （c） 复合按钮 （d）急停按钮 （e） 钥匙操作按钮
工作原来相对很好理解，这里也只讨论最普通的按钮。
其中有一个电磁铁的吸附装置，当你把按钮按下去之后，里边的电磁铁就代电产生磁性，然后通过这个吸附装置把电路接通或者断开。从而实现了线路的远程控制等功能。
