家用漏电断路器接线图与漏电开关的接线方法

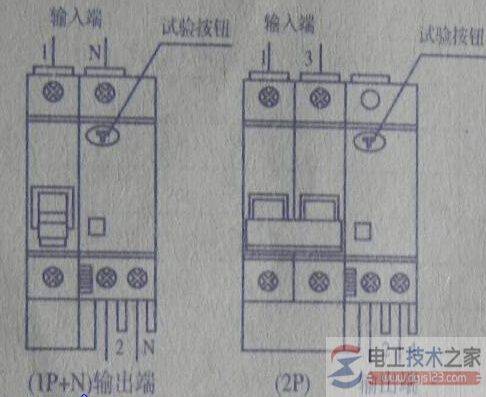

一、家用漏电断路器接线图与漏电开关接线方法
如图：
二、漏电开关接线图
以上漏电开关接线图，哪个是漏电开关？ 第一个是什么开关？ 这样接线对不对？
回答：以上图示没有总开关，经过漏保用电的必须是零线和火线两根，其他单根线不得借用漏保的零线或火线，否则漏保跳闸。
要加哪种总开关？可以把2个漏保中的一个作为总开关吗？如果中间白色的作为总开关，这样接线是否正确？
回答：
这样也行，就是这个箱子没有总开关。
电表那里有刀闸或空开就行，当做总开关。
如果两台1.5p的空调接在左边的漏电保护器上，选择c32的。
三、漏电保护器接线图
此图漏电保护为1P+N。
接线方法：
漏电保护器上端接电源，下端负荷侧接负载。
