时间继电器功能与图形文字符号
一、时间继电器的功能：
在自动控制系统中，有时需要继电器得到信号后不立即动作，而是要顺延一段时间后再动作并输出控制信号，以达到按时间顺序进行控制的目的。
动作原理分析：空气阻尼式时间继电器(通电延时型)
当线圈1通电后，衔铁3吸合，微动开关16受压其触点动作无延时，活塞杆6在塔形弹簧8的作用下，带动活塞12及橡皮膜10向上移动，但由于橡皮膜下方气室的空气稀薄，形成负压，因此活塞杆6只能缓慢地向上移动，其移动的速度视进气孔的大小而定，可通过调节螺杆13进行调整。经过一定的延时后，活塞杆才能移动到最上端。这时通过杠杆7压动微动开关15，使其常闭触头断开，常开触头闭合，起到通电延时作用。
当线圈1断电时，电磁吸力消失，衔铁3在反力弹簧4的作用下释放，并通过活塞杆6将活塞12推向下端，这时橡皮膜10下方气室内的空气通过橡皮膜10、弱弹簧9和活塞12肩部所形成的单向阀，迅速地从橡皮膜上方的气室缝隙中排掉，微动开关15、16能迅速复位，无延时。
总结：时间继电器的触点动作情况
1、通电延时型——当吸引线圈通电后，其瞬动触点立即动作;其延时触点经过一定延时再动作。
2、当吸引线圈断电后，所有触点立即复位。
3、断电延时型——当吸引线圈通电后，所有触点立即动作。
4、当吸引线圈断电后，其瞬动触点立即复位;其延时触点经过一定延时再复位。

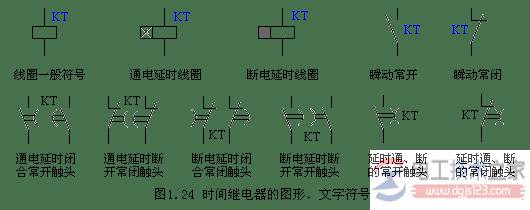

二、时间继电器的图形与文字符号
如图：
