PNP与NPN接口转换的方法
西门子plc加上日系的部件进行控制，如三菱伺服，日系螺丝枪等，都存在着接口之间的转换，还有采购的时候由于没有标注清楚，厂家发货的时候发错了型号，有一些可以快速的进行调换，但更多的时候由于工期的问题，来不及更换，那能做些什么？能否进行接口之间的转换？
答案是肯定的，从PNP与NPN原理之间的区别来分析如何进行转换。（来自：电工技术之家）

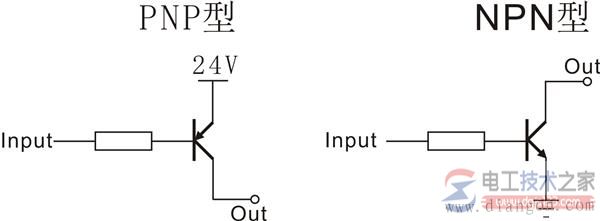

图1，三极管集电极开路
转换接口一般选择继电器或光电耦合器，触点式继电器由于触点的寿命是有限的，而且封装做不到很小，因此，把眼光放在光电耦合器上。

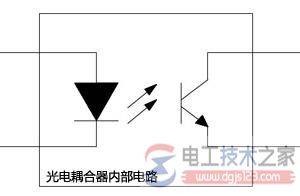

光电耦合器的内部电路：
图2，光耦

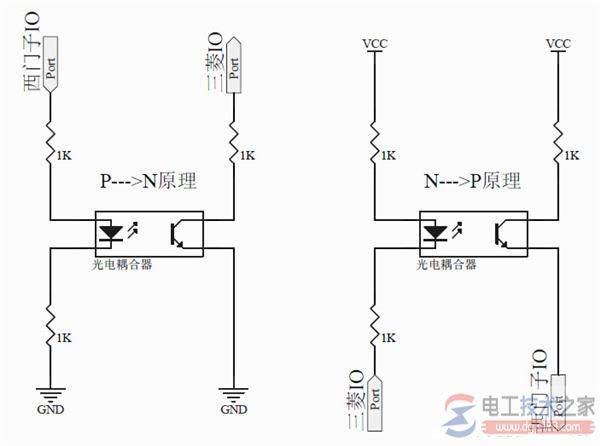

从光电耦合器的内部结构可以看出，稍加改造即可满足转换要求，转换原理：
图3，
注意，一般的光电耦合器Ton和Tof时间和在10us左右，这也就决定了转换接口的速率不会大于20KHz，对于有高速脉冲发出的应用（比如伺服驱动器的控制脉冲类）需要使用高速光耦，比如6N136，6N137等。
如果再把以上电路封装在一个电器盒内，那就成了一个比较实用的标准模块，目前市面上已经有此类的开发，但大都没有完全封装在电器盒内，只是一个PCB板，占用了机柜导轨比较大的空间。
