5脚继电器的接法与原理图

有关5脚继电器的接法与原理图，5脚继电器输出触点的公共端子，两个引脚线圈接驱动端，另外2个脚那边分别是常开和常闭触点。

5脚继电器接法与原理图

三只脚的那一边中间脚是输出触点的公共端子，另外两个引脚是线圈，即接驱动端。

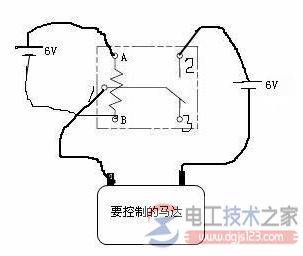

另外2个脚分别是常开和常闭触点，如下图：A、B 脚接驱动电路端。要控制的电路接1脚和2 脚或3脚 （3脚常闭，2脚常开）：

下图没接左边6V驱动时，弹簧片闭到3脚，接上6V驱动后 被吸到2脚，1、2脚导通马达就转动起来 。
