电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成，其控制原理如下：
当闭合低压继电器电路的开关时，继电器线圈中有电流流过。根据电磁效应，此时线圈中的铁芯产生电磁吸力，衔铁在电磁吸力的作用下克服弹簧的拉力和铁芯吸合，同时衔铁远端的开关片将和高压电路的开关触点闭合，高压电路导通。
当断开低压继电器电路的开关时，继电器线圈中的电流消失，铁芯的电磁吸力随着消失。这时，衔铁在弹簧拉力下远离铁芯，远端的开关片同时和高压电路的开关触点断开，高压电路随之断开。
电磁继电器的电路图形符号与表示形式

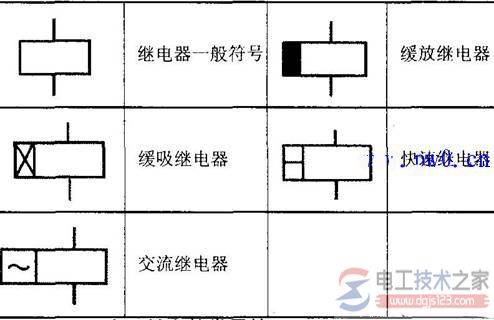

有关电磁继电器的电路图形符号，继电器线圈在电路中用一个长方框符号表示，继电器有两个线圈会画两个并列的长方框，继电器的触点有三种基本形式。
电磁式继电器与接触器有哪些区别
有关电磁式继电器与接触器的区别，根据电磁继电器与接触器的用途来区分，继电器的主要作用则是起信号检测、传递、变换或处理，接触器主要用来接通或断开主电路。
电磁式继电器的工作原理及演示图
有关电磁式继电器的知识，电磁式继电器的结构组成有哪几部分，以及这种继电器的工作原理是什么，电工天下小编带大家来了解下。
