分享一个实用的电路图，这是一个RC电路，有一个串联线圈可以控制满流，以保证继电器能可靠地工作，并且可以降低电流，节约功耗，以下是降低继电器线圈功耗的电路图，供大家参考。
降低继电器线圈功耗的电路图

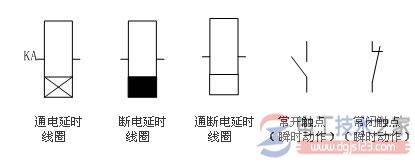

如下图：
该电路的亮点：只需要加两个最普通的元件，一个电阻和电容，就可以使继电器线圈保持稳定的闭合，即使驱动电压降低也没关系。
继电器线圈的功耗可以通过电容和电阻降低，继电器驱动晶体管的发射级接地，加上的电阻和电容打断它，当驱动晶体管是关断时，R2保证电容放电，当继电器打开驱动晶体管时，电容相当于一个短路，使最大电流通过继电器线圈，并且保持闭合。
当电容充电时，线圈中的电压和电流都下降，当通过线圈的电流转移到R2时，这个电路的电压和电流就会稳定下来。当然，即使驱动电压没了，依然保持闭合。
加上的电阻约为线圈电阻的2倍，390欧的电阻，200欧的线圈，电容是150uF，25V。
