过电流继电器的连接关系图解

有关过电流继电器的连接关系，电流继电器与电压继电器的控制方式基本相同，电流互感器输出的感应信号控制过电流继电器的动作，从而控制断路器切断供电线路，进行保护。

过电流继电器的连接关系

电流继电器与电压继电器的控制方式基本相同，下面以过电流继电器为例，介绍下其控制关系是怎样的。

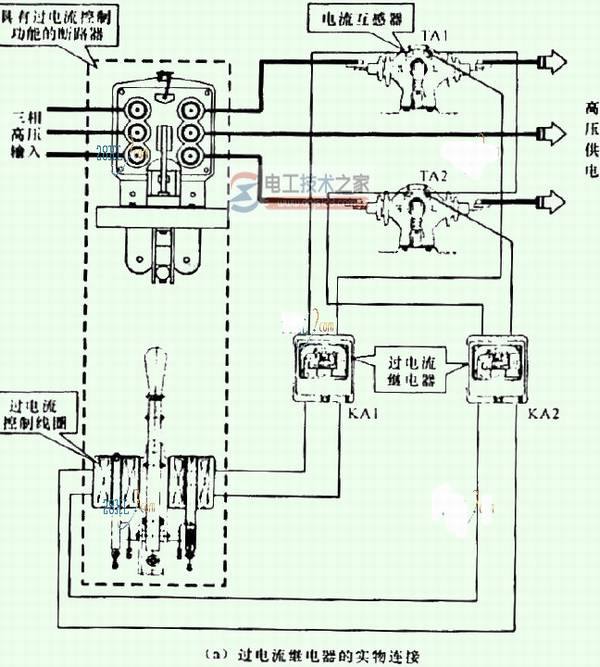

如下图：

电流继电器内部主要由线圈、主触点和辅助触点构成，电流互感器输出的感应信号控制过电流继电器的动作，从而控制断路器切断供电线路，进行保护。
