有关固态继电器的原理图，固态继电器的功能，固态继电器的应用，实例学习固态继电器工作原理及固态继电器工作原理图，不了解的朋友参考下。

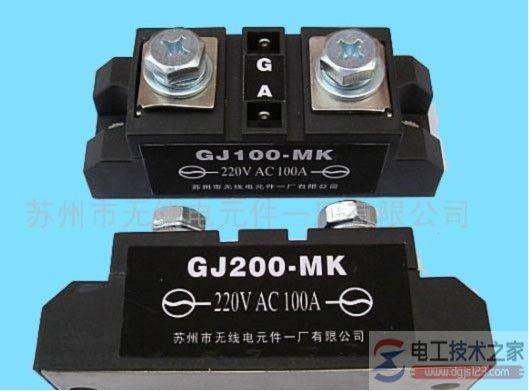

一、固态继电器
固态继电器英文名称为Solid State Relay，简称SSR。
固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
二、固态继电器功能
固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也极佳，固态继电器还具有输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。
三、固态继电器应用
固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中固态继电器都有大量使用。
四、固态继电器工作原理及固态继电器工作原理图
结合固态继电器工作原理图，帮助理解固态继电器工作原理。
尽管市场上固态继电器型号规格繁多，但固态继电器工作原理基本上是相似的。主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。下面通过两个固态继电器工作原理图来说明固态继电器工作原理。
固态继电器工作原理图一：
从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。尖峰脉冲加 在D3~D6的交流对角线与SCR的控制极和阴极间，D3~D6的直流对角线接在光电耦合器的输出端。当从A、B输入低压小电流信号时，二极管发光，光敏 管导通，于是从A运算放大器中输出的尖峰脉冲触发SCR导通，角载RL得电。A、B无信号输入时，光电耦合器BG2截止，尖峰脉冲通不过而使SCR不能导通。
固态继电器工作原理图二：
当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。当有 输人信号时，光敏三极管导通，此时VTH的状态由VT1决定，如此电源电压大于过零电压时，分压器R3、R2的分压点P电压大于VBE1，VT1饱和导 通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门 极获得触发信号而导通。在TR的门极获得触发脉冲，TR就导通．从而接通负载电源。
以上就是固态继电器与固态继电器工作原理图的全部内容了，希望可以帮助大家了解固态继电器的工作原理。
