中间继电器动作值与返回值的校验方法
校验时，首先调节可变电阻器，向继电器冲击地加入电压（电流），使继电器衔铁被完全吸合的最低电压（电流）为起动值；
然后，再调节可变电阻器，使继电器衔铁返回到原来位置的最高电压（电流）为返回值。
电压型中间继电器（如图a）的起动电压应为额定值的50-70%，返回电压不得小于额定值的5%；电流型中间继电器(如图b）的起动电流应为额定值的50%-100%，返回电流也不得低于额定值的5%。

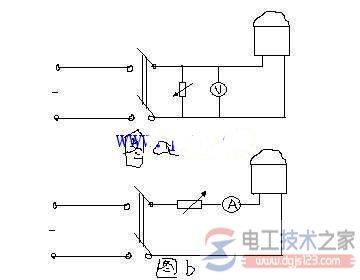

中间继电器动作值和返回值的校验
图a:电压型；图b：电流型
