有关断电延时继电器的接线图，时间继电器接线图中，接线点5 6 8是一组，8是公共点，8和5是常闭，8和6是常开，当时间继电器通电后并计时，当计时到，8和5断开，8和6接通。
断电延时继电器的接线图
如果要用点开关来控制，首先要接一个启保停电路，用启保停电路来控制时间继电器的电源。

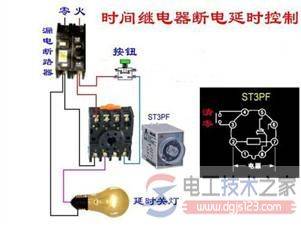

如下图：
以上时间继电器接线图中，接线点5 6 8是一组。8是公共点，8和5是常闭，8和6是常开。
当时间继电器通电后并计时，当计时到，8和5断开，8和6接通。
因此，8是与电源7可以并起来，5和6可以分别接负载的一端。
至于3和4是外部复位，如果短接可以复位。还有一种时间继电器可以让时间暂停。
