有关时间继电器的作用，时间继电器的工作原理，时间继电器的接线图，了解并掌握时间继电器的接线方法及接线图的用法。

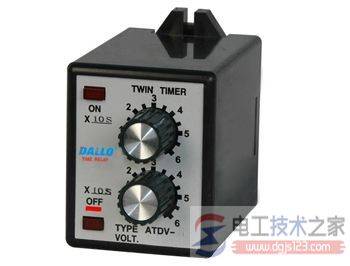

时间继电器也算是一种计时仪器，当加入或者去掉一些动作信号后，其输出的典礼需要经过规定准确的时间才能产生跳跃式变化的一种继电器。
本节重点介绍：时间继电器的作用有哪些？时间继电器的原理是怎么样的？时间继电器的接线图。
一、时间继电器的作用
时间继电器广泛应用于遥控、通讯、自动控制等电子设备中，是最主要的控制元件之一。时间继电器主要有有空气阻尼型、电动型和电子型等种类。
目前常用的时间继电器是大规模集成的时间继电器。时间继电器在生产设备中运用也别广泛，它能精准的把握住时间的分寸，将产品的精度和性能提高很多。
时间继电器有自动监控的作用，将时间继电器和其他的设备放在一起，可以组成程序空间路线，实现设备的自动化运行。很多智能产品都用到了时间继电器这个设备。
二、时间继电器的工作原理
在交流电路中通常采用空气阻尼型时间继电器,利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。 具体的过程如下：
当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能透光石跟着衔铁一起下落，经过一段时间之后，火撒感下降到一定位置，便通过杠杆推动延时触点，是动断触点断开，动呵触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间可以根据螺钉调节空气室进气孔大小来改变，继电器依靠恢复弹力作用而复原。
三、时间继电器的接线图
时间继电器的接线方法有几种，控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素接线的方法不一样，时间继电器一般都是专业的人事咋把弄，如果是外行的人，很容易被一串串的数字弄昏头的。
1、时间继电器的接线方法及接线图
时间继电器的电气控制系统中是一个非常重要的元器件。一般分为通电延时和断电延时两种类型。
从动作的原理上有电子式、机械式等。电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。机械式的样式较多，有利用气囊、弹簧的气囊式。
2、时间继电器的接线方法
第一、控制接线：你把它看成直流继电器来考虑。3、7用来接12V控制电压；2、7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。
第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。
第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。8是活动点，5是常闭点，继电器不动时，他们两个相连。动作时，8、6相连。
第四：负载接线：电源的零线或负极接用电器的零线或负极端。(电工技术之家 www.dgjs123.com)电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。
第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态
接线插头：8针圆插头
针脚定义：
接线方式1（国内常规） 接线方式2（OMRON）
针号 针定义 针号 针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N（AC85-265V）
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L（AC85-265V）
8 继电器A公共端 8 继电器A公共端
时间继电器的接线图，如图：
