如何来对时间继电器接线，不同的控制需求下，时间继电器的接线图与接线方法是不一样的，这里总结了一款时间继电器的接线过程，有需要的朋友参考下。
时间继电器的接线方法
问题：
13，14接好电源后，继电器就通电了，到设定时间后另一盏指示灯也亮了，但是5和8接上设备后设备没有通电，应该怎么接线？
解答：
把需要延时通电的设备接到9-5或12-8，比如要把一个灯泡延时点亮，则先把零线直接与灯泡连接，火线接在9或12端子上，再把5或8连接到灯泡上就可以了。

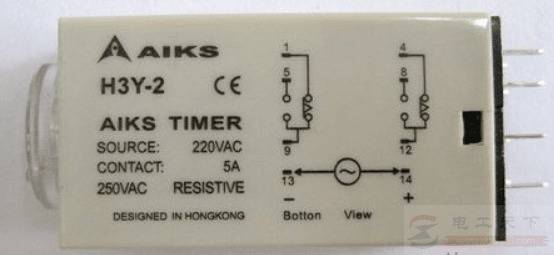

13、14脚接到直流电源，13脚是负极、14脚是正。
1-9，4-12是常闭触点，接通电源后，到达设定时间，1-9断开，5-9接通；4-12断开，8-12接通。
电源断开后，1-9立即接通，5-9断开；4-12接通，8-12断开。
13.14是线圈，接到电源上去.1-9，4-12是常闭触点。
接通电源后，继电器开始计时，到达设定时间，继电器动作，1-9断开，5-9接通.对面也是一样的.
电源断开后，继电器重置，时间归0，1-9重新接通，5-9断开.
总结：
这种继电器4-12、1-9为常闭接点，8-12、5-9为常开接点。
13-14是线圈工作电源，接线圈 ，注意触点的额定电流是5A，使用时负载电流不能超过5A，否则会烧毁触点。
以上就是时间继电器的接线方法，以及在接线过程中的注意事项，希望对大家有所帮助。
