交流接触器短路环的作用

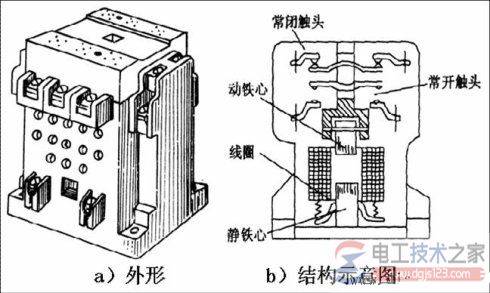

图1 交流接触器

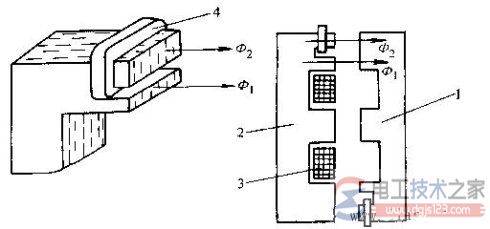

1-动铁心 2-静铁心 3-线圈 4-短路环
交流接触器短路环的作用：在交变电流过零时，维持动静铁芯之间具有一定的吸力，以清除动、静铁芯之间的振动。短路环是嵌装在铁心某一端的铜环，由于交流电磁铁通入交流电，磁场交变，产生的吸力是脉动的，这会引起衔铁振动。
加入短路环后，由于在短路环中产生的感应电流，阻碍了穿过它的磁通变化，使磁极的两部分磁通之间出现相位差，因而两部分磁通所产生的吸力不会同时过零，即一部分磁通产生的瞬时力为零时，另一部分磁通产生的瞬时力不会是零，其合力始终不会有零值出现。这样就可减少振动及噪声。
