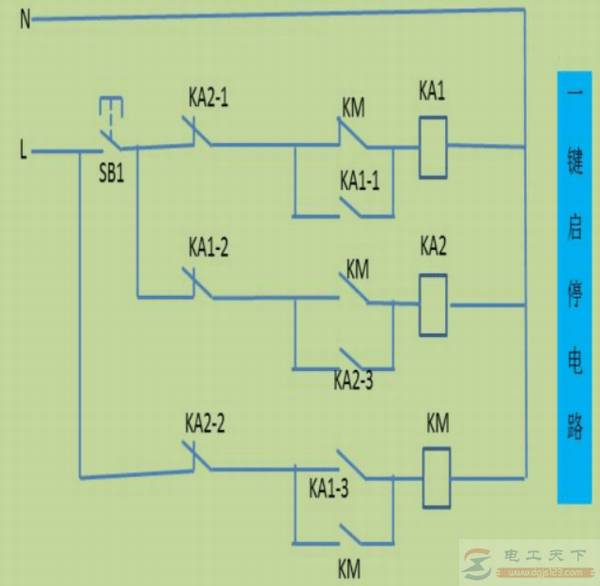

如何用一个按钮控制接触器的启停，这个一键启停的电路，需要了解清楚电路图，来看下以前的电路图是怎么工作的。
如下图：

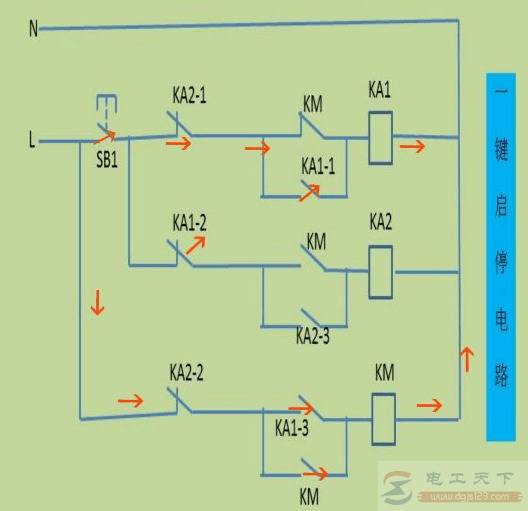

当按下启动按钮SB1后→KA1线圈延KA2-1→KM常闭→KA1线圈→零线，KA1-2断开，KA1-1闭合，KA1-3闭合→KM得电并自保。

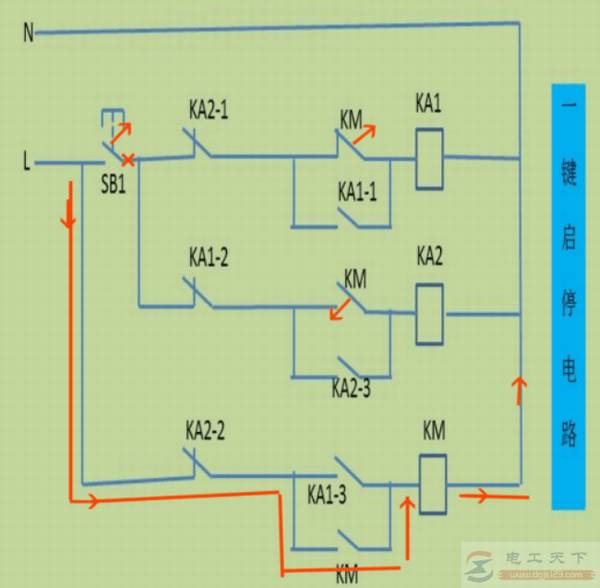

松开按钮SB1，后面电路不通，单km得电吸合，电机开始工作。同时，km两个辅触点在电路图中已改变状态。

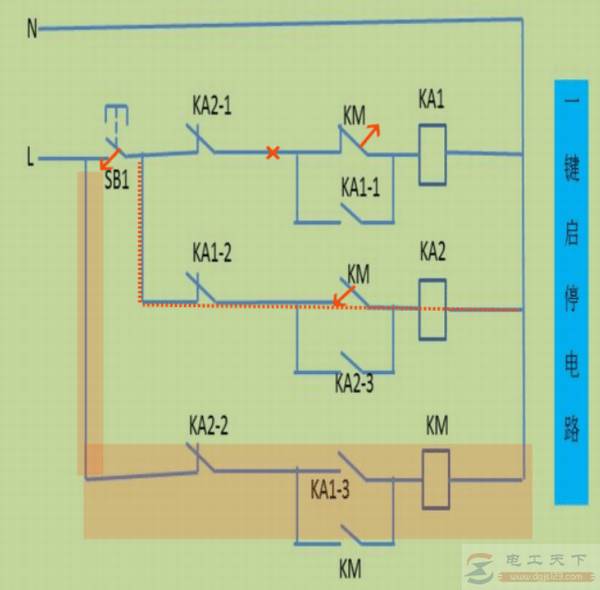

当再第二次按下，按钮SB1时，由于km常闭触点已断开，所以中继ka1不能得电。电路到此为止，后面不能过去。
但ka2此时能得电动作，借km常开辅触点，此时处于闭合状态，所以ka2得电动作。

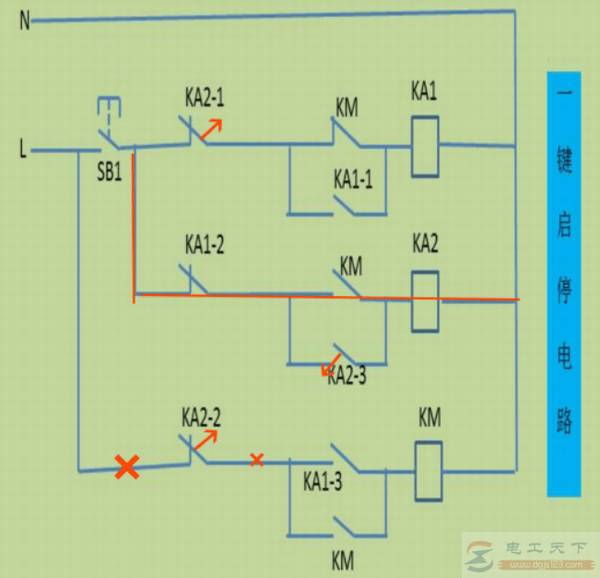

图4：ka2得电
图5：一键启停电路5
ka2得电动作时，相关辅助触点也会发生动作，所以ka2-2断开，km失电，电机停转。km所有辅助触点恢复，准备下一次。km失电，电机停转。所有辅助触点恢复，为下一次启动作准备。至此一键启停完成一次完整动作，并且可以一直循环操作下去。
