有关交流接触器和定时器的接线方法，时控端接接触器线圈一端，线圈的另一端接另外任意一相，分为二种接线方式，一种是直接控制方式的接线，另一种是单相扩容方式的接线，供大家参考。

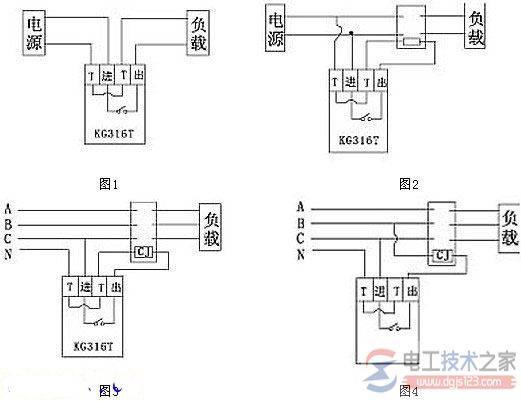

一、时控开关的接线
1、直接控制方式的接线：被控制的电器是单相供电，功耗不超过本开关的额定值(阻性负载不超过25A，感性负载不超过20A），可采用直接控制方式。
2、单相扩容方式的接线：被控制的电器是单相供电，但功耗超过本开关的额定容量(阻性负载超额过25A，感性负载超过20A)，那么需要超过一个容量超过电器功耗的交流接触器来扩容。
二、交流接触器的接线
1、接触器上三根主进线是L1\L2\L3，线圈两头是A1和A2；定时器上四个位置是L进，L出，N进，N出。
2、用一根短线一头接到L1上，另一头接到A1上。
3、用第二根线一头接到L2上，另一头接入定时器的L进。
4、用第三根线一头接到定时器的L出，另一头接到A2上。
5、用第四根线一头接到零线上，一头接到N进。接N出也行，定时器上的N进与N出是相通的。
说明：在第二步中的L1用L2或L3都可以，只要与第三步中的L2不同即可。另外，A1和A2可以互换下位置。
