【万用表怎么测量三极管，数字万用表测量三极管方法】
万用表是常用的电工、电子测量工具，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
有时在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。
万用表测量三极管质量的使用经验，通常是这样去判断小型的三极管器件的。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。

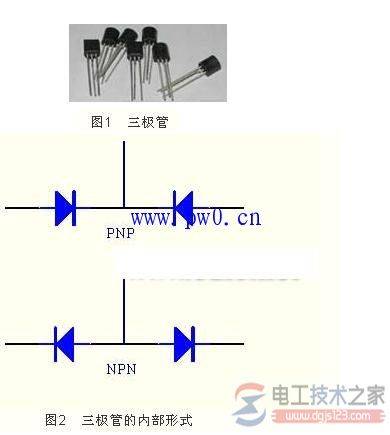

图1 三极管
三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（B极）。
图2 三极管的内部形式
首先，先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3 万用表的二极管测量档

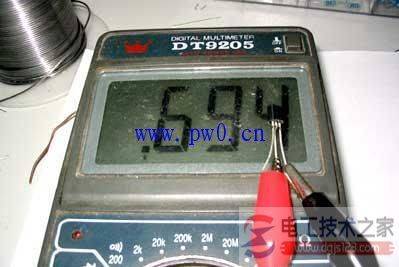

图4 判断BC337的B极和管型(1)

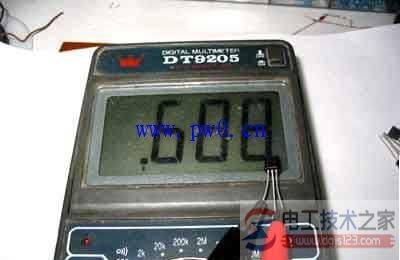

图4 判断BC337的B极和管型(2)
找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。而利用数字表的三?彻?hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。读数，再把它的另二脚反转，再读数。读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E极。学会了，其它的三极管也就一样这样做了，方便快速。

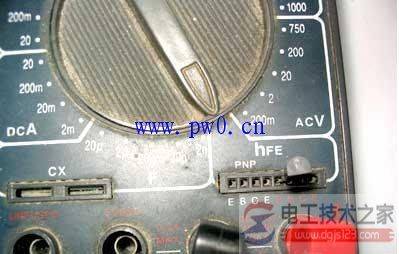

图5 万用表上的hFE档

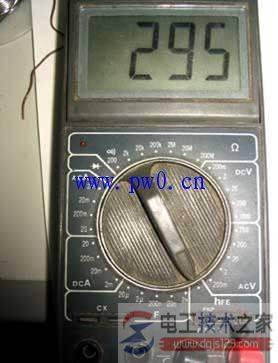

图6 判断C，E极

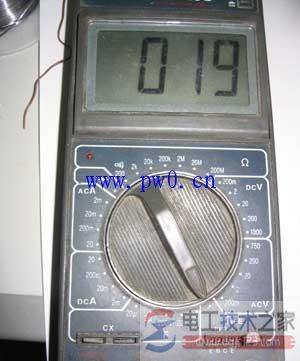

图7 判断C，E极
三极管的管型及管脚的判别口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”
解释：
一、 三颠倒，找基极
大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。图2绘出了万用电表欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、 PN结，定管型
找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、 顺箭头，偏转大
找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。
根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c(参看图1、图3可知)。
四、 测不出，动嘴巴
若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
【数字万用表测量三极管】
三极管的架构以及在电路图中的各种标识方法和测量方法。

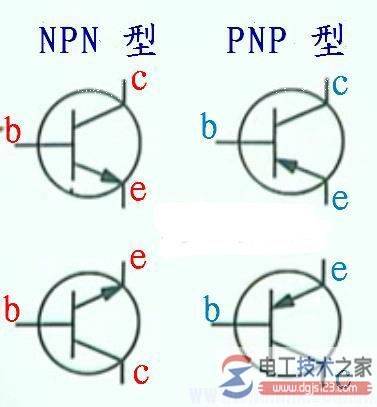

NPN型和PNP型三级管

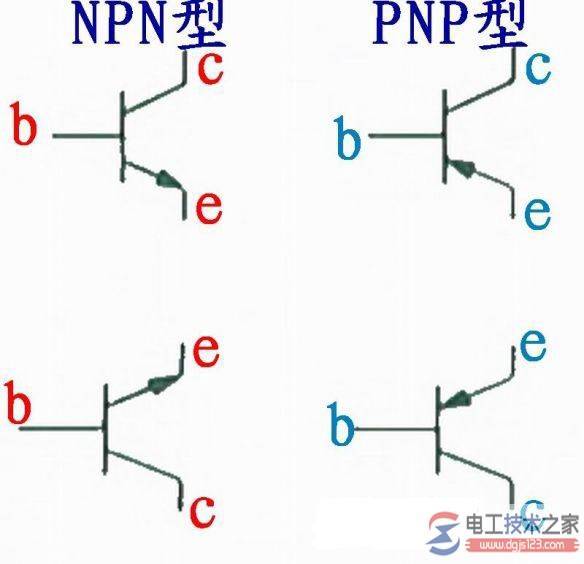

NPN型和PNP型三级管

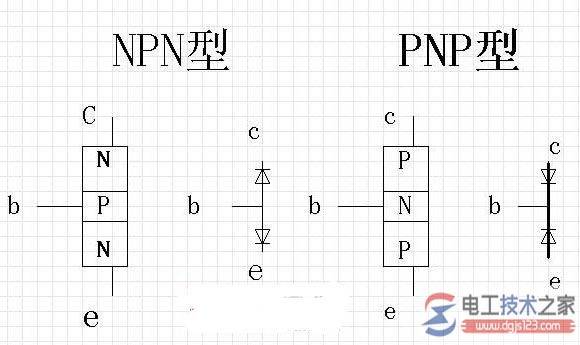

NPN型和PNP型三级管
万用表打到二极管档(蜂鸣档)对三极管测量时，首先要确定哪只脚是b极。于是用红表笔接触其中任意一只脚不动。
用黑表笔去接触另外两只脚。如果能够测得两组相近且小于1的数字。说明此时红笔接触的就是b极。
如果测得两组数字不相近，那说明此时红笔接触的不是b极，应把红笔换一只脚，黑笔去测另外两只脚，直到找到b极为止，假设我们知道哪只脚是b极，怎样去判断另外两只脚c极和e极呐！如下图：
判断另外两只脚c极和e极
提示：图中红笔为b极。黑笔在另外两脚分别没得两组相近的数据，其中有一组数据会稍微大一点，此脚即为e极。小的那脚则为c极，。并且我们知道此管为NPN型三极管。因为红笔在b 极！
而对于PNP型三极管的测量方法也一样，只不过是黑表笔在b极，红笔接触另外两脚能测得两组相近的数据。,如下图：
PNP型三极管的测量方法
