指针式功率因数表的工作原理
用于测量直流电压、交流电压的机械式指示电表，分为直流电压表和交流电压表。
电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。
当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。
由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是平时实验室里用的那种。
在初中时期，所用电流表量程一般为0~0.6A和0~3A。
交流：
交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。电磁系测量机构的最低量程约为几十毫安，为提高量程，要按比例减少线圈匝数，并加粗导线。用电动系测量机构构成电流表时，动圈与静圈并联，其最低量程约为几十毫安。为提高量程，要减少静圈匝数，并加粗导线，或将两个静圈由串联改为并联，则电流表的量程将增大一倍。
用整流式电表测交流电流时，仅当交流为正弦波形时，电流表读数才正确。为扩大量程也可利用分流器。此外，也可用热电式电表测量机构测量高频电流。在电力系统中使用的大量程交流电流表多是用5A或1A的电磁系电流表，并配以适当电流变比的电流互感器。
数显：
显电流表分为单相数显电流表和三相数显电流表，该表具有变送、LED(或LCD)显示和数字接口等功能，通过对电网中各参量的交流采样，以数字形式显示测量结果。经CPU进行数据处理．将三相(或单相)电流、电压、功率、功率因数、频率等电参量由LED(或液晶)直接显示，同时输出0～5V、0—20mA或4—20mA相应的模拟电量，与远动装置RTU相连；并带有RS--232或485接口。
选择：
电流表和电压表的测量机构基本相同，但在测量线路中的连接有所不同。因此，在选择和使用电流表和电压表时应注意以下七点。
1、类型的选择。
当被测量是直流时，应选直流表，即磁电系测量机构的仪表。当被测量是交流时，应注意其波形与频率。若为正弦波，只需测出有效值即可换算为其他值(如最大值、平均值等)，采用任意一种交流表即可；若为非正弦波，则应区分需测量的是什么值，有效值可选用磁系或铁磁电动系测量机构的仪表，平均值则选用整流系测量机构的仪表。电动系测量机构的仪表常用于交流电流和电压的精密测量。
2、准确度的选择。
因仪表的准确度越高，价格越贵，维修也较困难。而且，若其他条件配合不当，再高准确度等级的仪表，也未必能得到准确的测量结果。因此，在选用准确准确度较低的仪表可满足测量要求的情况下，就不要选用高准确度的仪表。通常0.1级和0.2级仪表作为标准表选用；0.5级和1.0级仪表作为实验室测量使用；1.5级以下的仪表一般作为工程测量选用。
3、量程的选择。
要充分发挥仪表准确度的作用，还必须根据被测量的大小，合理选用仪表量限，如选择不当，其测量误差将会很大。一般使仪表对被测量的指示大于仪表最大量程的1/2~2/3以上，而不能超过其最大量程。
4、内阻的选择。
选择仪表时，还应根据被测阻抗的大小来选择仪表的内阻，否则会带来较大的测量误差。
因内阻的大小反映仪表本身功率的消耗，所以，测量电流时，应选用内阻尽可能小的电流表；测量电压时，应选用内阻尽可能大的电压表。
注意事项：
1、正确接线。测量电流时，电流表应与被测电路串联；测量电压时，电压表应与被测电路并联。测量直流电流和电压时，必须注意仪表的极性，应使仪表的极性与被测量的极性一致。
2、高电压、大电流的测量。测量高电压或大电流时，必须采用电压互感器或电流互感器。电压表和电流表的量程应与互感器二次的额定值相符。一般电压为100V，电流为5A。
3、量程的扩大。当电路中的被测量超过仪表的量程时，可采用外附分流器或分压器，但应注意其准确度等级应与仪表的准确度等级相符。

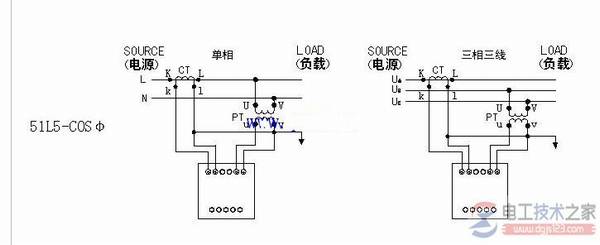

指针式功率因数表(380V/5A)接线图
