有关单相功率表测量单相交流电源功率的方法，电压端钮接在W左边的电流端钮上，电压端钮接在W右边的电流端钮上，用单相功率表测量单相交流电源功率的两种线路。
单相功率表测量单相交流电源功率的方法
使用单相功率表测量单相交流电源功率的线路，如图：

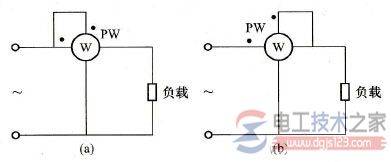

图1，用单相功率表测量单相交流电源功率的两种线路
(a)电压端钮接在W左边的电流端钮上；
(b)电压端钮接在W右边的电流端钮上。
图中的W即为单相功率表，功率表的连线必须遵守“发电机端”的规则。(电工：www.dgjs123.com)
应将标有“．”号的电流端钮接至电源端，另一电流端钮接至负载端，标有“．”号的电压端钮可接到任一电流端钮，但另一电压端钮则应该接到负载的另一端。
在图 (a)中，电压端钮接在W左边的电流端钮上，图 (b)中电压端钮接在W右边的电流端钮上，测量单相交流电压时，可根据实际十肯况选择两种方法中的一种。
