有关福禄克万用表的知识，一个福禄克万用表自动关机电路图，分析了电路组成及工作过程，全方位了解福禄克万用表自动关机电路图的实现原理，有需要的朋友参考下。
福禄克万用表自动关机电路图

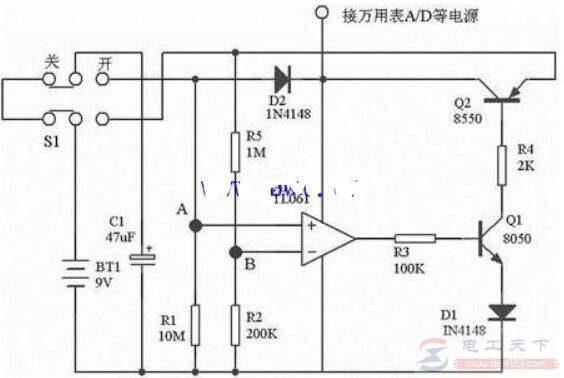

一个万用表自动关机电路，如下图：
其实，就是比较器+ RC定时+三极管开关，R1和C1组成RC定时网络，Q1和Q2组成电子开关。
工作过程：当把开关S1置于“关”时9V电池对电容C1充电。使得C1两端的电压等于电池电压。当把S1置于“开”时，电容C1接至运放的同相输入端（A），同时也通过R1放电。R2和R5分压得到约1.5V的电压加至运放的反相输入端（B），刚开机时电压A>B，运放输出高电平。这说使用Q1和Q2都导通，通过Q2的集电极输出9V电压。万用极工作。
随着C1的不断放电，A的电压不断下降，当A端电压小于B端电压时，运放输出低电平，Q2输出低电平，然后万用表就自动关机。
至于定时的时间，取决于R1和C1，其关系为：t=-ln(A/U)RC，其电U为电容的初始电压，A为终止电压。以上电路的值约为14分钟，当把电容换成100uF时约为半小时。

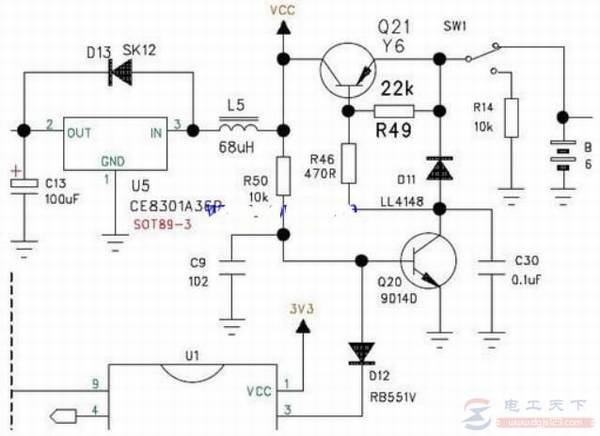

下面来看下软关机电路，看下它们是如何关机的？
以上电路稍为复杂一些，但工作原理比较简单，就是电子开关的关断。

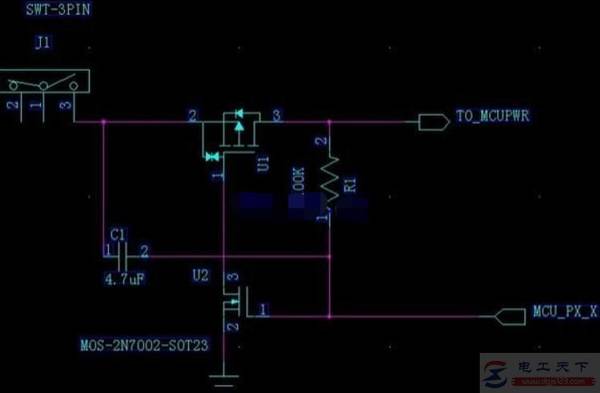

以上电路用MOS管来代替三极管，原理一样，但更精简。
