有关钳形电流表的使用方法,在钳形电流表的使用过程中,要注意高压与低压钳形表的区别,钳形电流表测量结束后把开关拔至最大程档,在高压回路上测量时,禁止用导线从钳形电流表另接表计测量。
钳形电流表的使用问题

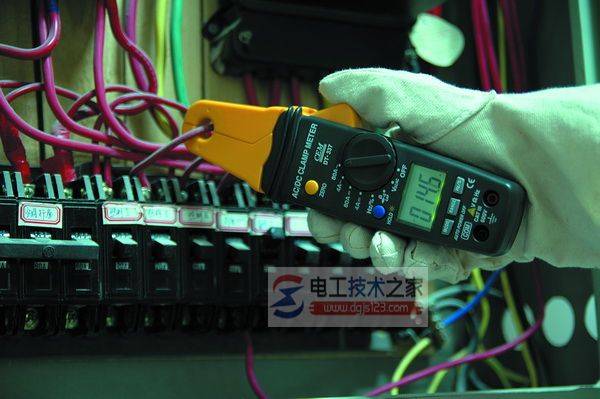

钳形电流表的使用方法:
1、使用高压钳形表时应注意钳形电流表的电压等级,严禁用低压钳形表测量高电压回路的电流。用高压钳形表测量时,应由两人操作,非值班人员测量还应填写第二种工作票,测量时应戴绝缘手套,站在绝缘垫上,不得触及其它设备,以防止短路或接地。
2、当电缆有一相接地时,严禁测量。防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。
3、钳形电流表测量结束后把开关拔至最大程档,以免下次使用时不慎过流;并应保存在干燥的室内。来自:电工技术之家
4、观测表计时,要特别注意保持头部与带电部分的安全距离,人体任何部分与带电体的距离不得小于钳形表的整个长度。
5、在高压回路上测量时,禁止用导线从钳形电流表另接表计测量。测量高压电缆各相电流时,电缆头线间距离应在300mm以上,且绝缘良好,待认为测量方便时,方能进行。
6、测量低压可熔保险器或水平排列低压母线电流时,应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离,以免引起相间短路。
附,钳形电流表是什么?
钳形电流表(简称钳表),是集电流互感器与电流表于一身的仪表,其工作原理与电流互感器测电流是一样的。
钳形表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开,被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口,当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈,其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示——测出被测线路的电流。
钳形电流表分高、低压两种,用于在不拆断线路的情况下直接测量线路中的电流。
