数字万用表测量原理与直流电压测量电路
数字万用表的类型多达上百种，按量程转换方式分类，可分为手动量程式数字万用表、自动量程式数字万用表和自动／手动量程数字万用表；
按用途和功能分类，可分为低档普及型（如DT830型数字万用表）数字万用表、中档数字万用表、智能数字万用表、多重显示数字万用表和专用数字仪表等；按形状大小分，可分为袖珍式和台式两种。数字万用表的类型虽多，但测量原理基本相同。
以袖珍式DT830数字万用表为例，介绍数字万用表的测量原理。DT830属于袖珍式数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶显示数字，最大显示数字为±1999，因而属于3z位万用表。
同其他数字万用表一样，DT830型数字万用表的核心也是直流数字电压表DVM（基本表）。它主要由外围电路、双积分A／D转换器及显示器组成。其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片ICL7106构成的。
（1）直流电压测量电路

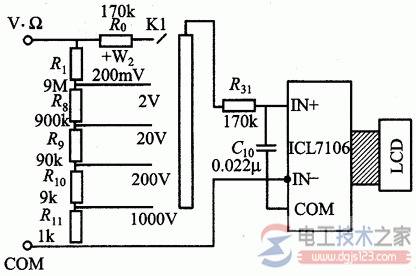

图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。把基本量程为200mV的量程扩展为五量程的直流电压挡。图中斜线区是导电橡胶，起连接作用。
图1 数字万用表直流电压测量电路原理图
（2）直流电流测量电路

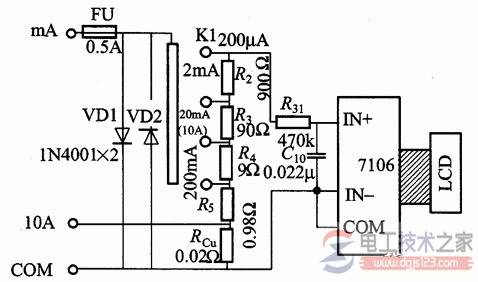

图2为数字万用表直流电流测量电路原理图，图中VD1、VD2为保护二极管，当基本表IN＋、IN一两端电压大于ZOOmV时，VD1导通，当被测量电位端接入IN一时，VD2导通，从而保护了基本表的正常工作，起到“守门”的作用。
R2～R5、RC．分别为各挡的取样电阻，它们共同组成了电流－电压转换器（I／U），即测量时，被测电流△在取样电阻上产生电压，该电压输人至IN＋、IN—两端，从而得到了被测电流的量值。若合理地选配各电流量程的取样电阻，就能使基本表直接显示被测电流量的大小。
图2 数字万用表直流电流测量电路原理图
（3）交流电压测量电路

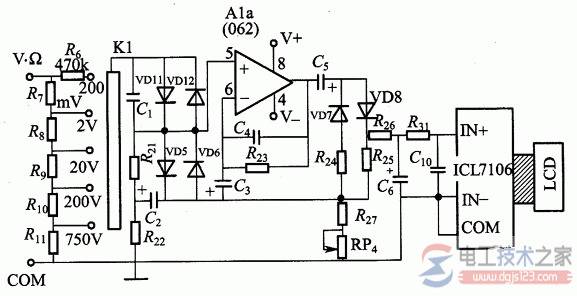

图3为数字万用表交流电压测量电路原理图。由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。
图中，C1为输入电容。VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。电工：www.dgjs123.com
R21是为防止放大器输入端出现直流分量而设计的直流通道。VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。
经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。
同时输入至基本表的部分信号经C3反馈到运算放大器062的反相输人端，以改善检波器的整流特性。
电容器CZ经R22接地，C2、C3的电容量及质量直接影响着放大器的频率响应。C2对高频部分影响较大，C3对低频部分影响较大。C4、R23承担抑制或消除电路自励的任务。若使基本表所获得的直流电压与交流输入电压的平均值成比例变化，可通过RP4进行调节。R6～R10为分压电阻，与直流电压挡的分压电阻共用。
（4）交流电流测量电路
交流电流测量电路与图3所示出的交流电压测量电路基本相同。只需将图中的分压器改成图2中的分流器即可。故其分流电阻与直流电流挡共用，耦合电路及其后的电路与交流电压测量电路共用。
图3 数字万用表交流电压测量电路原理图
（5）直流电阻测量电路

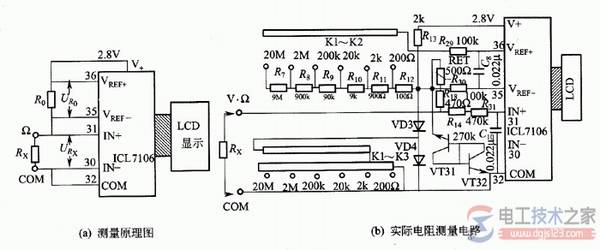

图4（a）为数字万用表直流电阻测量原理图，图中标准电阻Ro与待测电阻Rx串联后接在基本表的V十和COM之间。V＋和vREF＋、vREF和IN＋、IN一和COM两两接通，用基本表的2.8V基准电压向Ro和Rx供电。
其中UR。为基准电压，URx为输入电压。根据设计，当Rx＝R0时显示读数为1000，当Rx＝2R0时溢出显示[因为2000＞ 1999（最大显示数）〕。一般情况下有
图4 数字万用表直流电阻测量电路
因此，只要固定若干个标准电阻Ro，就可实现多量程电阻测量。图4（b）为实际电阻测量电路。其中，R7～R12均为标准电阻，且与交流电压挡分压电阻共用。
