有关直流电桥的知识，单臂电桥是电阻值测量的精密仪器，主要用于电动机绕组、变压器绕组等中值电阻（1Ω～0.1MΩ）的测量，以下介绍了直流单臂电桥的结构及工作原理，供大家参考。
直流单臂电桥结构及原理
直流单臂电桥，又称为惠斯登电桥，这是一种专门用来测量电阻的精密测量仪器。

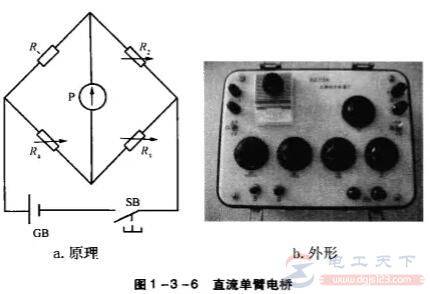

如下图所示，R1、R2、R3、R4,分别组成电桥的四个臂。其中，Rx称为被测臂，R2、R3构成比例臂，R4称为比较臂。
当接通按钮开关SB后，调节标准电阻R2. R3 R4，使检流计P的指示为零，即Ip =0,这种状态称为电桥的平衡状态。
电桥平衡的条件是R2 X R4=Rx X R3，电桥相对臂电阻的乘积相等时，电桥处于平衡状态，检流计中的电流Ip=0。
提高电桥准确度的条件是：标准电阻R2、R3、R4.的准确度要高，检流计的灵敏度也要高，以确保电桥真正处于平衡状态。

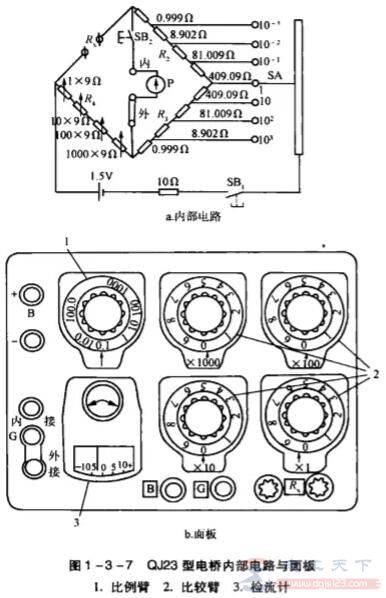

QJ23型直流单臂电桥的内部电路及面板，如下图：
其比例臂R2/R3，由八个标准电阻组成，共分为七挡，由转换开关SA换接。比例臂的读数盘设在面板左上方。比较臂R4由四个可调标准电阻组成，分别由面板上的四个读数盘控制，可得到从0 ~ 9999Ω范围内的任意电阻值，最小步进值为1Ω。
面板上标有“Rx,"的两个端钮用于连接被测电阻，当使用外接电源时，可从面板左上角标有“B"的两个端钮接入。如果需要使用外附检流计，应使用连接片将内附检流计短路，再将外附检流计接在面板左下角标有“外接”的两个端钮上。
