金属电阻应变片在应用于力学测量时，需要和电桥电路一起使用。由于应变片电桥电路的输出信号微弱，采用直流放大器时容易产生零点漂移现象，故多采用交流放大器对信号进行放大处理。
因此，应变片电桥电路一般采用交流电供电，组成交流电桥。根据读数方法的不同，电桥分为平衡电桥和不平衡电桥两种，平衡电桥仅适合测量静态参数，而不平衡电桥适合测量动态参数。
由于直流电桥和交流电桥在工作原埋上相似，以下以直流不平衡电桥为大家做下介绍。

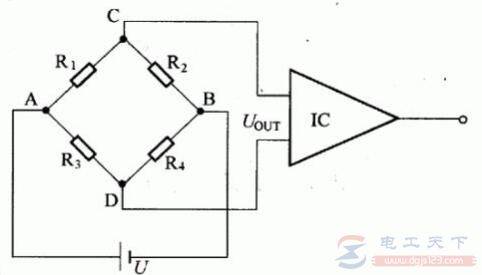

上图中电路是输出端接放大器的直流不平衡电桥的电路，第一桥臂接电阻应变片R1，其它三个桥臂接固定电阻。当应变片R1末发生应变时，因没有阻值变化，电桥维持初始平衡条件的R1.R4=R2.R3，所以输出为零，即：
UOUT=A（Rl.R4一R2.R3）=0

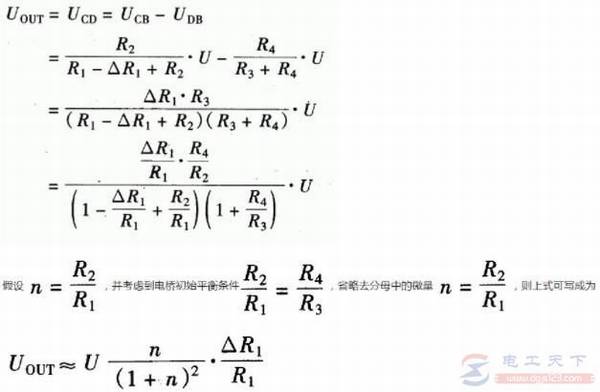

当应变片产生应变时，应变片产生△R1的电阻变化，电桥处于不平衡状态，此时：
由上式中可知，输出电压正比于应变片发生应变时产生的电阻变化量。

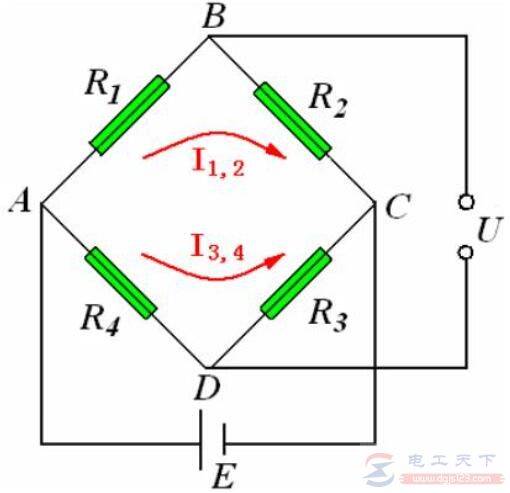

以上为电阻应变片中的电桥线路图，以应变片或电阻元件作为桥臂，在电桥中A、B、C、D四个特殊点不能弄混，顶点A、C为电桥的输入端（电源端），顶点B、D为电桥的输出端（测量端）。
