有关单相插卡预付费电表的结构与原理，预付费电能表工作原理图，单相插卡电表安装与使用，以及单相插卡电表保证期限说明，供大家参考。
单相插卡电表的结构原理
1、主要结构
采用了阻燃ABS外壳，坚固、密封、屏蔽性好。
2、工作原理图
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
电能表的工作原理图：
图1，预付费电能表工作原理图
3、数据处理
电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报景、切断状态信号。
单相插卡电表安装与使用：
1、电表在出厂时经检验合格，并加封铅印，要安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
3、按线路图接线，拧紧接线螺钉，并紧固端钮盒内连接板。
4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。 -- 电工技术之家
5、一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门(售电处)补购一张。
6、购电准备：购电前，用户须将IC卡插入卡座一次，便于将表内送回计算机数据库。
7、购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号、预购电量、报景电量、限容方式及限容功率等加密写入IC卡。
8、电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD表显示屏依次显示：购电量、总购电量、电表次数、报景电量、赊欠限量、限容功率。拔卡请妥善保存。
9、运行显示：电表运行过程中，轮流显示表内剩余电量、总用电量。
10、超容报景：电表运行过程中，如果“报景指示灯”闪烁显示，则景告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电30秒后，将拉闸3分钟，并倒计时显示(180秒)恢复供电时间；如用户插卡响应可立即恢复供电。
11、囤积限量：如果购电量+剩余电量＞囤积限量(1000kWh)，则购电量不读入，显示器显示“剩余限量”提示，卡内电量仍有效。
12、预景提醒：当表内剩余电量小于“报景电量”的2倍时，“报景指示灯”将闪烁(间隔为1秒)显示提醒用户购电，此时如用户插卡响应，“报景指示灯”闪烁间隔变为2秒，可以避免断电景告。
13、断电景告：如在预景提醒时用户未插卡响应，(www.dgjs123.com)则当剩余电量为用户约定的报景电量(或本次购电量的10%)时，电表拉闸断电景告，显示“拉闸”提示符，此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。
14、购电提醒：当表内剩余电量小于“报景电量”时，“报景指示灯”将常亮提醒。
15、故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。
五、单相插卡电表保证期限
电表自出厂日期起18个月内，如遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给于免费修理或更换。

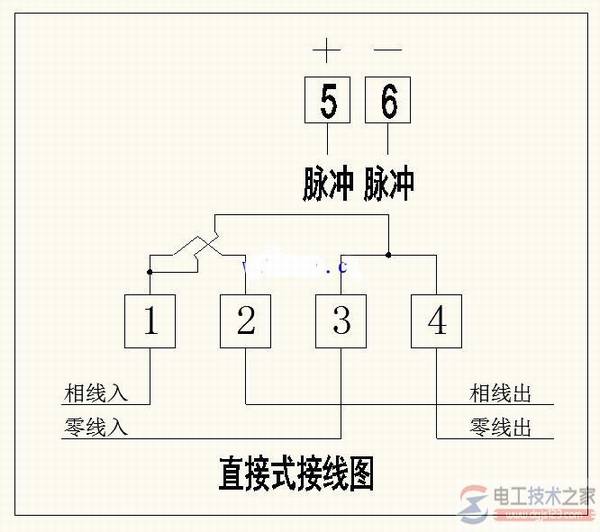

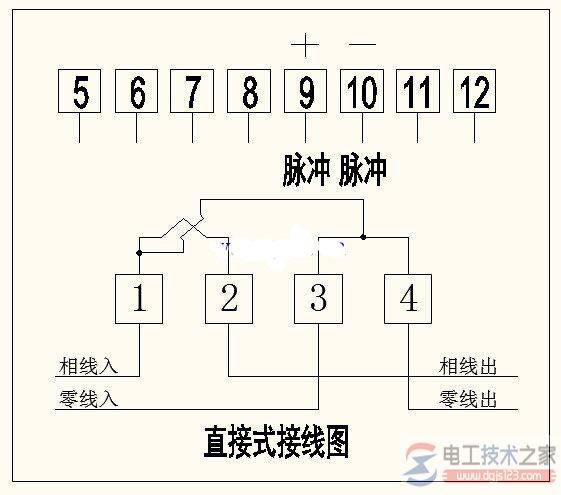

单相插卡式电表的接线图：
以上就是单相插卡预付费电表的结构与原理，由(电工天下 www.dgjs123.com)小编收集整理。
