有关家用单相电表的接线图，普通的单相电表的接线很简单，一般都是采用直入式的接线方法，这种电表的四个接线柱，哪一个该接火线，哪一个该接零线，一起来学习下。
家用单相电表的接线图
仔细观察一块家用单相电表，接线插口共有4个，从左到右分别为1234，1是进入电源的火线，2是进入家中的火线，3是外进来的电源零线，4是进入家中的零线。

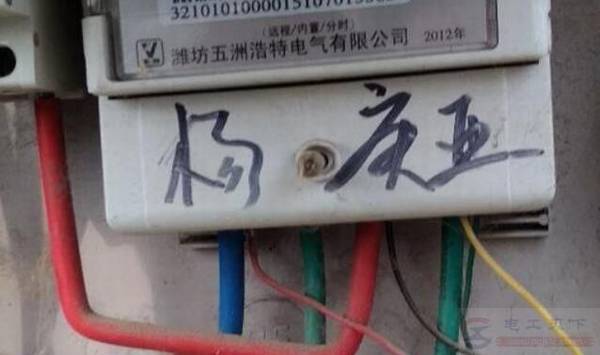

家用单相电度表接线，如下图：
1、1和3接电源进线。
2、2和4接电源出线。
在单相电表的上面有四个接线柱，从左到右分别为：
1,2,3,4，其中1,2为一组，3,4为一组。1为火线进，2为火线出。3为零线进，4为零线出。1,3为电源进线，2,4为电源出线。
上图为RS485抄表模块，L，N（红，黑）取电源火零，信号线（黄绿）接到表上相应端口。
在对这种单相电表接线时，先要分清是3个接线端子，还是4个接线端子。
3个接线端子的接线：从左开始入口火线，零线出口火线。4个接线端子的接线：1和2入口线 3和4出口线。
家用单相电表接线图及安装说明(图文)
有关家电单相电表的接线图，电表电流不是越大或越小就好，要与耗电功率相对应，本文还介绍了家用单相电表的安装与使用方法。
电度表的接线图接线方法大全(单相电表与三相四线电表接线)
电度表的接线图大全，了解机械式电度表的型号及其含义，并重点介绍了机械式三相四线电度表的读法、机械式三相四线制有功电度表的常用接法、机械式单相电度表的接法、机械式电度表的实物图片等。
以上就是家用单相电表的接线图，只要分清了接线端子应接哪一类线，电表接线的操作并不复杂，希望对大家有所帮助。
