一个普通的单相电表,220v输入电压的家用电表怎么来接线,对电表的四个接线端子应该怎么走线,这里提供了一张老式家用普通电表的接线图,有需要的朋友参考下。
老式电表的接线图
家用的普通型电表一般都是单相直入式电表,很少有接互感器的,这种单相电表一共有四个接线端子。
接线图如下:

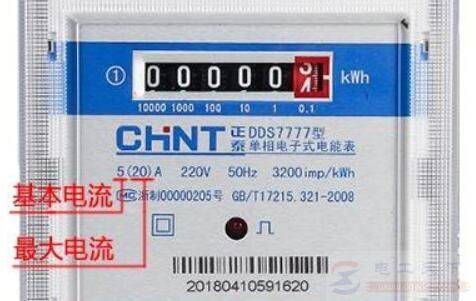

在选用电表时,注意下电表的不同规格,常见电表规格有5(20)A、10(40)A、15(60)A、20(80)A、30(100)A。
在选择电表的规格时,确保实际电流不超过电表的最大电流,留出一定的余量。
电表的检测方法
在对单相电表接线时,可以先对电表进行下检测,确认电表没问题后,再对电表接进行接线。
检测过程:
用万用表测1、2和3、4两个端子,电阻非常小,接近零;万用表测2、3端子阻值比较大,一般为1000多欧。
在测量结果中,如果电表四个端子中的任意二个端子,有测得阻值无限大的情况,则说明该电表已损坏,需要换一个电表再接线。
单相电表与三相四线电表接线图
有关单相电表与三相四线电表的接线图,要注意电表接线的一般原则,注意两种回路:电压回路与电流回路,这样在设计电表接线图时,才会应用到位。
家用单相电表接线图
家用电子电表的接线图,家用单相电表的接线原理图,火线进出线路等,需要的朋友参考下。
以上就是老式单相电表的接线图,一款普通的家用电表的接线方法,希望对大家有所帮助。
