给你一块三相四线式的电度表，你知道如何来接线吗，对三相四线式的电表进行接线时，火线与零线的进出口应如何来接线，希望小编整理的这些三相四线电度表的接线方式，对大家有所帮助。
三相四线电度表的接线方式
在对三相四线电表接线时，常用的接法主要有二种，一是使用电路互感器与电度表连接，另一种是直接接线进电度表。
确定好采用哪一种方式接线后，在购买电表时就要买直接接线的电度表或经互感器接线的电表，记得不要买错了。

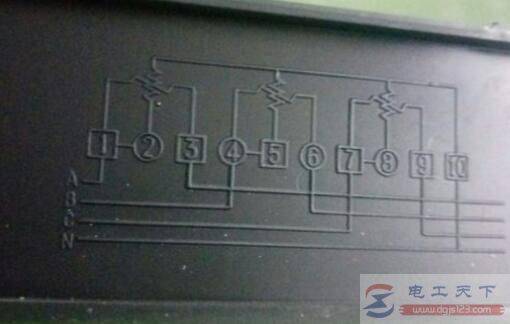

比如直接进线式的电度表，其接线方式如下图：

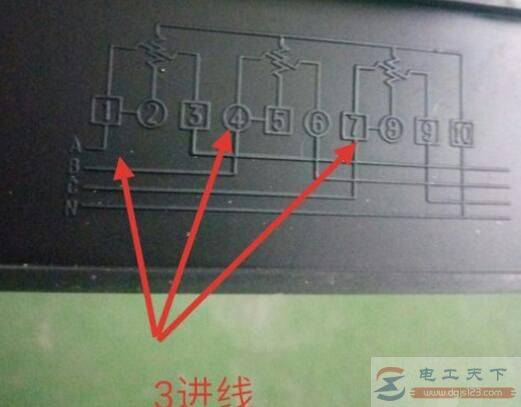

其中，1，4，7就是电源进线，这里可以不用分清ABC三相，但必须是3根火线即3根相线，如下图：

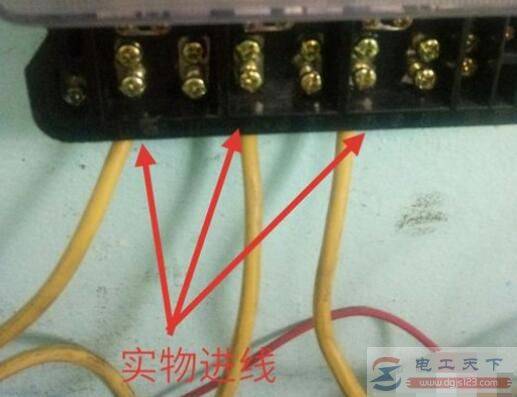

接着把3根相线安装在接线孔中，注意一定要接触良好，把2只螺丝旋紧，这里是接进线。
如图：

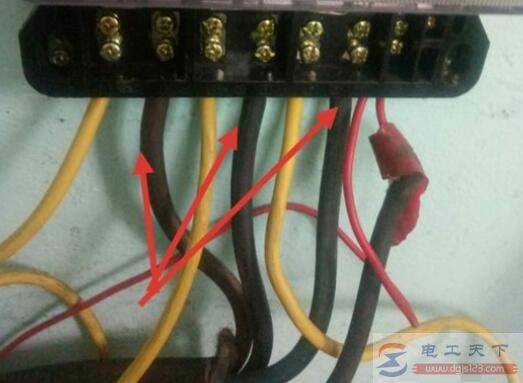

然后，接出线。如果出线是多股铜线，则必须拧成一根线，不要有叉线。
如图：

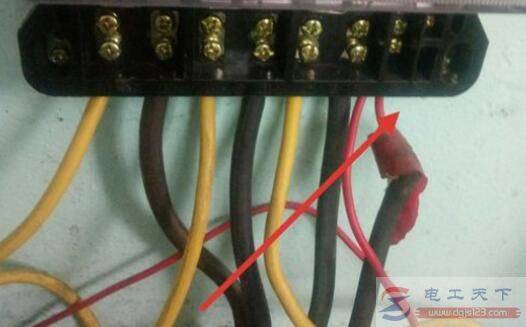

最后，把零线接在电度表接零线位置，线可以细一些。
如图：

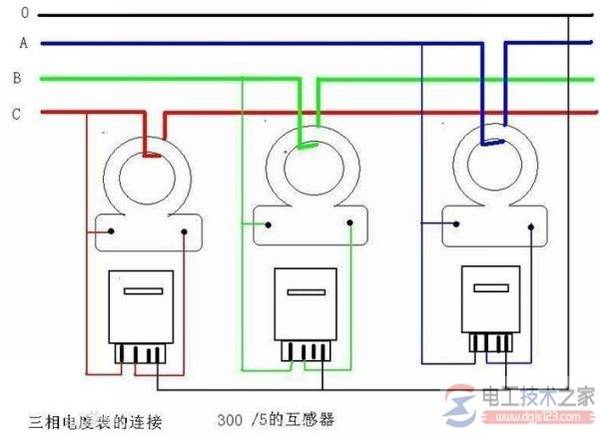

电流互感器与三相四线电表接线图
三相四线电度表的接线图，不带电流互感器的三相四线电表接线图、带电流互感器的三相四线电表接线图二种情况，学习三相四线电度表的接线方法，智能远程三相四线电表接线方法等。
三相四线电度表与互感器的接线图
有关三相四线电度表与互感器的接线方法，三只电流互感器怎样连接三相四线有功电表，这里分享一个完整的接线图，供大家参考。
三相四线电表的接线图
有关三相四线电表的接线方法，三相四线电表的接线图：不带电流互感器的三相四线电表接线图，三相四线电度表带互感器的接线图，三相四线外接互感器的电能表接线图。
三相四线有功电能表的接线图
分享一个三相四线有功电能表的接线图，结合多个电流互感器，实现三相四线有功电能表的连接，感兴趣的朋友参考下。
三相四线电表零线接线图
分享一个三相四线电表零线接线图，掌握下三相四线电表零线的接线方法，黑色的为零线，感兴趣的朋友参考下。
三相四线电能表的接线图
三相四线电能表与电流互感器的接线图，电能表第一相电流线圈进出线接反的错误接线图，并计算出其误差的更正系数，通过实例来学习其接线方法。
以上就是三相四线电度的主要接线方式，大家在对三相四线电表接线时，以上的接线方法与接线图，可以供大家学习参考。
