机械式三相四线制有功电度表接线图二种方法


有关机械式三相四线制有功电度表的接线图,分为直接接入法与经互感器接入法两种情况,掌握下机械式三相四线制有功电度表的接线方法。

三相四线制有功电度表的接线方法

1、直接接入法

如果负载的功率在电度表允许的范围内,那么就可以采用直接接入法。

如图:

机械式三相四线制有功电度表接线图二种方法

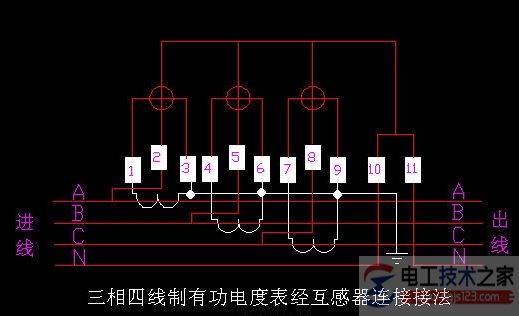

2、经互感器接入法

电度表测量大电流的三相电路的用电量时,线路流过的电流很大,例如300-500A,不可能采用直接接入法,应使用电流互感器进行电流变换,将大的电流变换成小的电流,即电度表能承受的电流,然后再进行计量。

一般来说,电流互感器的二次侧电流都是5A,例如300/5,100/5。

如下图:

机械式三相四线制有功电度表接线图二种方法

以上就是机械式三相四线制有功电度表的接线图,希望对大家有所帮助。
