在对家用电表进行接线操作时，常用的接线方法有二种，一种是直接接入法，另一种是经互感器的接入法，不管采用哪一种电表接线方法，都要注意火线与零线的正确接线。
家用电表的接线方法
这里介绍电表的二种接线法，一是直接接入法，二是经互感器的接入法，根据电表负载的功率的不同，来选用适合的接线方式。
1、直接接入法
当负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁时，一般就要采用直接接入法。

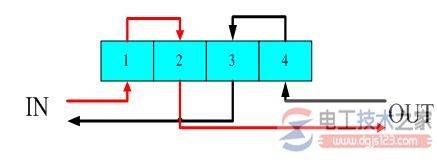

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。
接线一般有二种：一是1、3接进线，2、4接出线；二按1、2接进线，3、4接出线。
无论采用哪一种接法，相线（火线）必须接入电表的电流线圈的端子。
有些电表的接线较为特殊一些，对这种家用电表接线时，需要参照接线端子盖板上的接线图去接。
2、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：

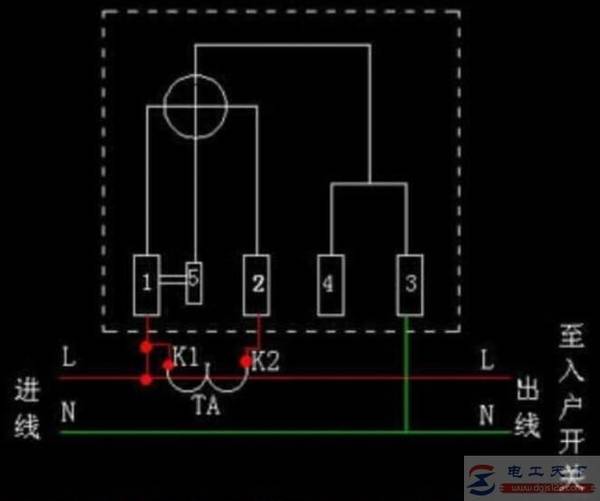

（1）单相电度表内5和1端未断开时的接法。
电表内短接片没有断开，互感器的K2端子禁止接地，该电表的接线方式，如下图：

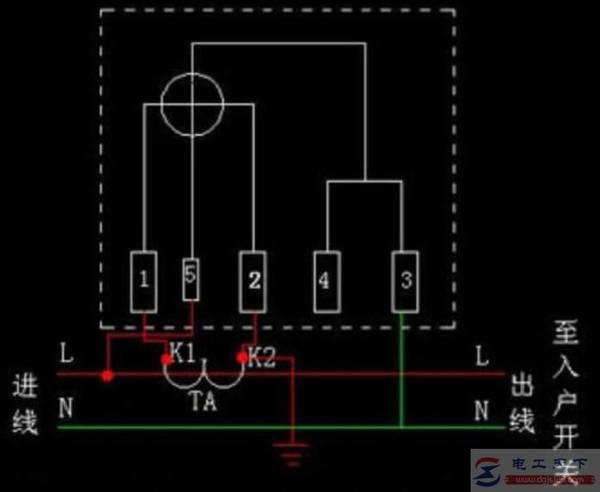

（2）单相电度表内5和1端短接片已断开时的接法。
电表的接线方式，如下图：
电表内短接片已断开，互感器的K2端子需要接地，电压线圈要接于电源两端。
以上介绍了家用电表的二种常用接线方法，希望对大家有所帮助。
