电流表和电压表的改装方法
电压表是测量电压的,电流表是测量电流的,电压表和电流表的内部构造基本相同,都是由一个表头和一个电阻构成,不同之处是表头与电阻的构成关系不一样。
一、小量程的电流表(表头)
在电压表和电流表的结构中,都有一个小量程的电流表,也称为表头,表头中有线圈和指针,表头一般用G表示。
1、表头的工作原理:通过线圈在磁场力的作用下,带动指针偏转,而且指针偏转的角度与电流的大小成正比。
2、表头的参数:表头的内阻Rg,满偏电流Ig,当电流达到满偏时的电压,称为满偏电压Ug=IgRg。
二、电压表的改装
1、改装电路:电压表是由表头和一个电阻R串联组成的电表,下图虚线内为电压表的结构。
2、原理:设表头的内阻Rg,满偏电流Ig,满偏电压Ug,改装以后的量程为U。
由欧姆定律:Ug/Rg=U/(Rg+R)
可得:U=(R+Rg)Ug/Rg,可知改装后的U与Ug成正比,改装后的电压表上的刻度是均匀的。
三、电流表的改装

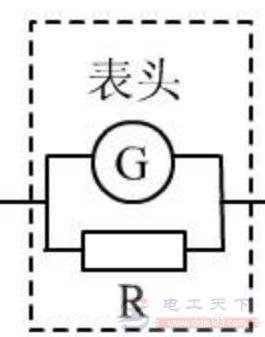

1、改装电路:电流表是由表头和一个电阻R并联组成的电表,下图虚线内为电流表的结构。
2、原理:设表头的内阻Rg,满偏电流Ig,满偏电压Ug,改装以后的量程为I。
由欧姆定律:IgRg=(I—Ig)R
可得:I=(R+Rg)Ig/R,改装后的I与Ig成正比,改装后的电流表刻度是均匀的。
