电流表与电流互感器的连接问题


有关电流表与电流互感器的连接问题,电流表是否可以与电流互感器直接相连,单相的另一根接直接接负载,三相的另两根接负载,包括穿心式接线与非穿心式接线。

电流表与电流互感器的连接问题

电流表和互感器直接连接,一根电源穿过互感器(电流表上有写穿几圈)再接负载,单相的另一根接直接接负载,三相就另两根接负载。

如果三相都要看电流就还要加两个互感器,电流表不加的话就加个转换开关,需要查看哪相电就转到哪相电上去读电流。

原理图:

电流表与电流互感器的连接问题

电流互感器有二种:

电流表与电流互感器的连接问题

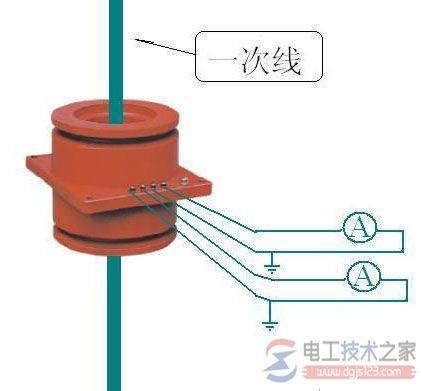

1、穿心式接线:

电流表与电流互感器的连接问题

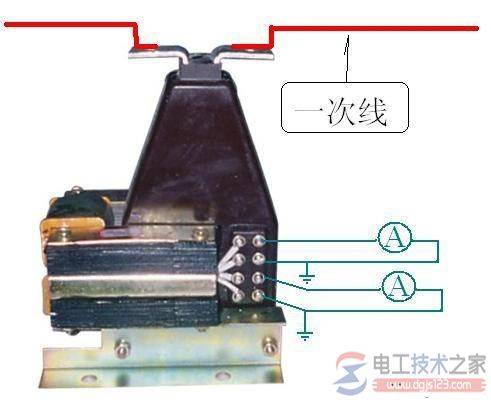

2、非穿心式接线:

电流表与电流互感器的连接问题

在接线时,主要是二次回路不能开路。
