三相四线有功电能表的接线方法
常见三相四线有功电能表型号有DT1、DT2、DT10、DT864等，其共同特点是有三个规格相同的驱动元件。
1、直通式接线方法
接线方式：第一元件接入
；第二元件接入
；第三元件接入
，如图1所示，则反映的功率就是三相负载消耗的有功功率，电能表的读数就是负载消耗的有功电能表。

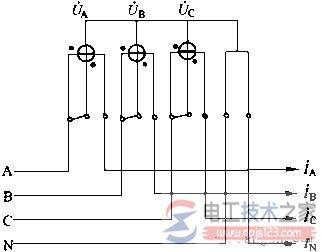

图1 直接接入式三相四线有功电能表接线图
2、带电流互感器式的接线方式
高供低量或低供低量部分客户采用三相四线制供电，负载一般包含动力和照明设备，其线路特点是低电压，大电流。如果每相超过100A，就必须接入电流互感器，如图2为电流互感器的两种接入方式。
图2 三相四线有功电能表带TA的正确接线方式

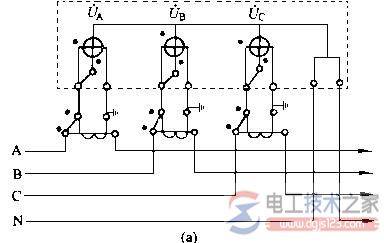

a）分表接线方式

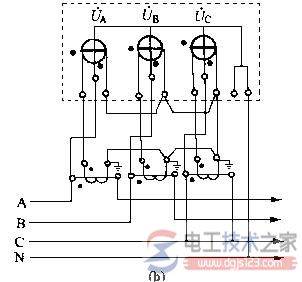

b）总线接线方式
其中，（a）图为分表接线方式，一般用于低供低量三相四线供电客户。特点是电压低（3×380V/220V），电流大，需带三台电流互感器。(电工天下 www.dgjs123.com)该计量装置后面再无其他客户分表。（b）图为总接线方式，一般用于高供低量三相四线供电线路，即变压器低压侧计量装置的接线，该套计量装置的后面有许多客户，即还有许多分表。
注意：无论是分表还是总表，三相四线电能表的中线一定要接牢，并且尽量减少接头处的接触电阻，以保证计量准确度。

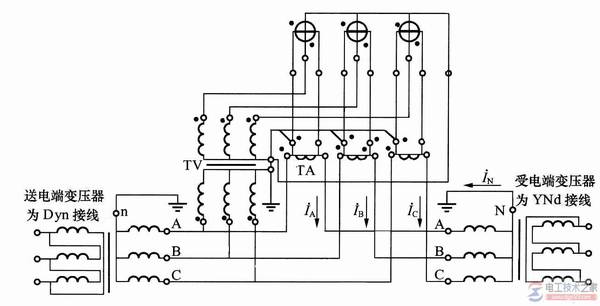

图：电压与电流互感器式
对于中性点直接接地的高压三相系统，三相有功电能的计量必须采用三相四线有功电能表并按图3接线，才能保证准确计量。
