有关机械式电度表的接线图与接线方法，单相电度表的构成与电路原理图，分为直接接入法、经互感器接入法，并介绍了机械式三相四线制有功电度表的常用接法等。
一、单相电度表的构成及电路原理图

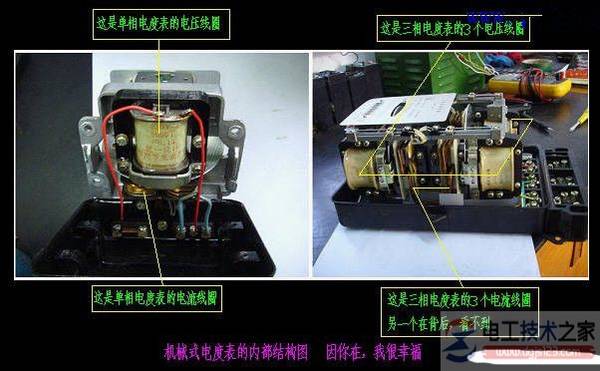

单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。

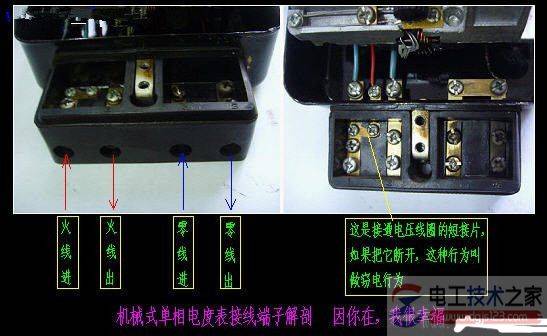

单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。
由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。
以下是工作原理图：
1、直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

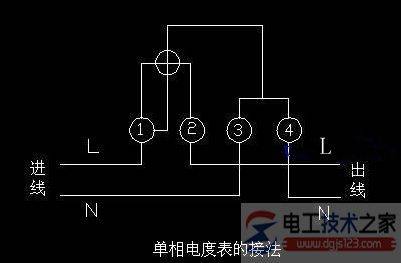

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，如下图
接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。
由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
2、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。
有两种接法：

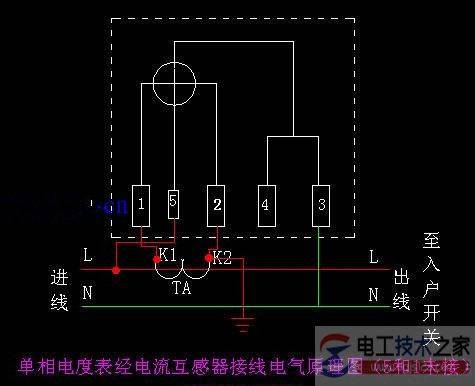

1）单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。
如图：

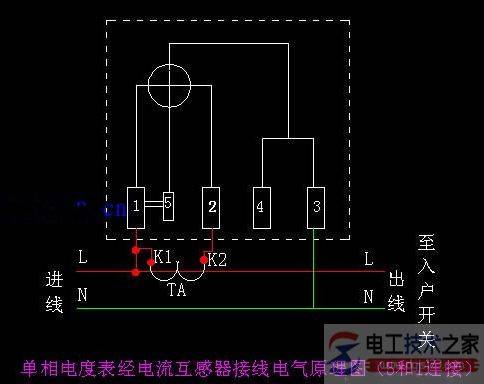

2）单相电度表内5和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。

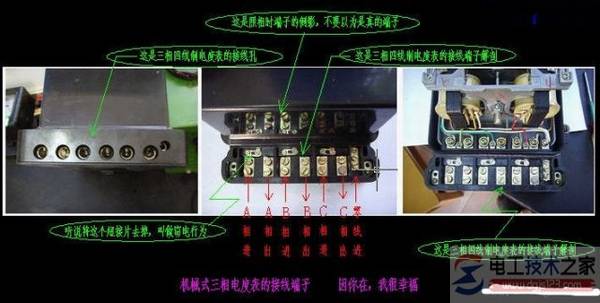

四、机械式三相四线制有功电度表的常用接法

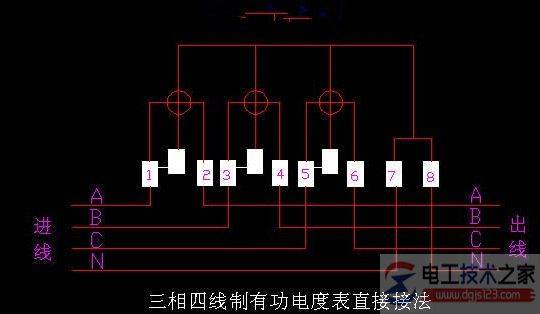

1）直接接入法
如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。

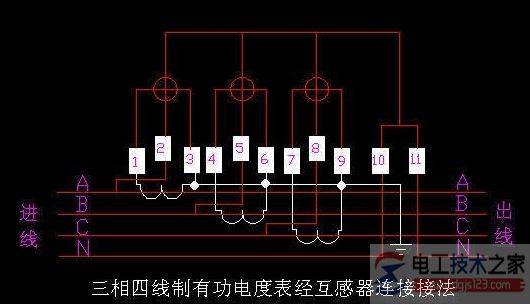

2）经互感器接入法

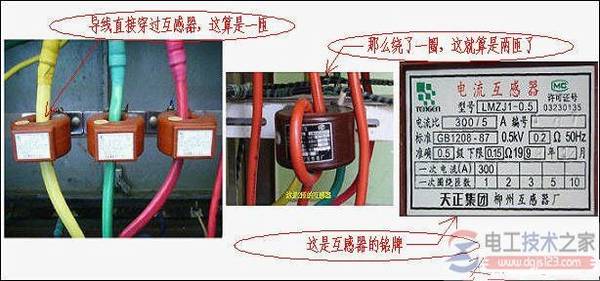

度表测量大电流的三相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流变换成小的电流，即电度表能承受的电流，然后再进行计量。一般来说，电流互感器的二次侧电流都是5A，例如300/5,100/5。

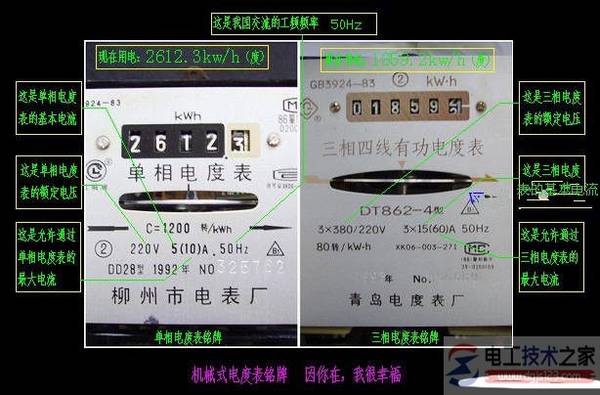

五、机械式电度表的实物图
六、电子式电能表实物图
随着数字电子技术的进步，近几年来，老式机械电度表正逐步退出历史舞台，取代它是计量更准、更便于管理的电子式电能（度）表。

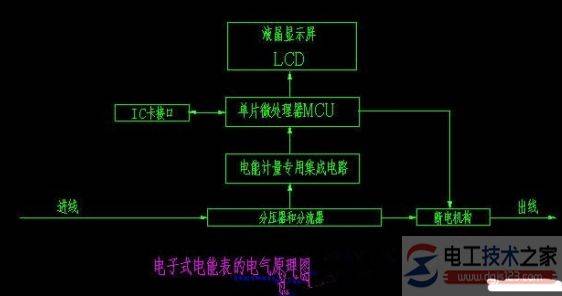

1）电子式电能表电气原理图

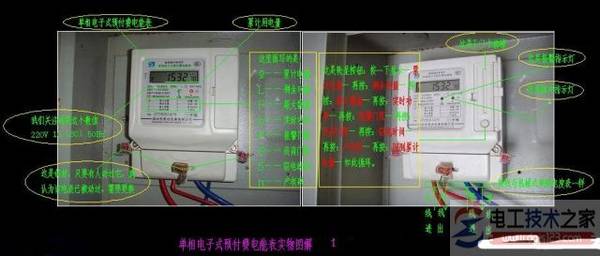

2）单相电子式电能表实物图
