互感型电表接电流互感器时怎么读电表度数


有关电表度数的读法,电表有多种连接方式,直接接入式连接与经电流互感器式连接,这里介绍了互感型电表接电流互感器时电表度数的读法,互感型电表用电度数的计算方法,一起来了解下。

经电流互感器连接电表的度数

当线路电流超过电表最大电流时,就要采用互感型电表搭配电流互感器一起来使用。

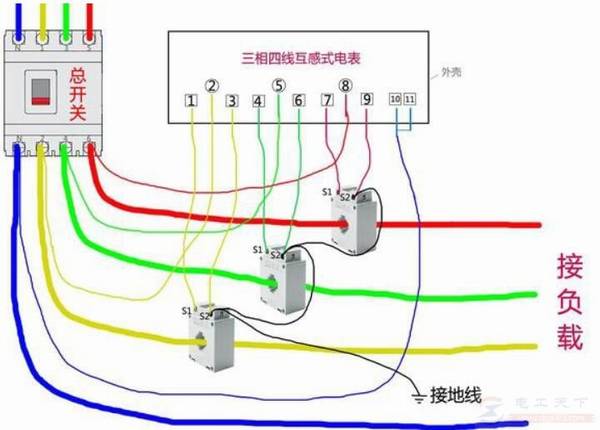

三相电表带互感器接线:

互感型电表接电流互感器时怎么读电表度数

注意:

S1必须接1、S2接3,不能接反;B相和C相一样的道理;否则会出现电表反转。

火线必须从互感器的P1面穿入,从P2面穿出;否则也会出现电表反转。

为了安全,电流互感器S2必须接地,并采用2.5mm2的铜线。

电表读数:

1. 一般电流互感器直接穿过互感器、不绕圈,计算方法比较简单。

实际用电=电表读数*互感器倍率

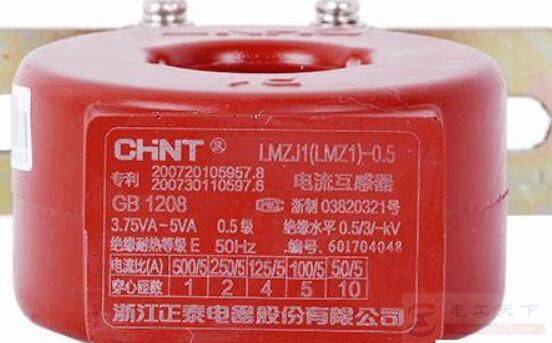

举例:一个电表这个月抄表是08910.0,上个月抄表是08810.0,一次线路直接穿过电流互感器,互感器铭牌如下所示,算一下这个月实际用电量?

互感型电表接电流互感器时怎么读电表度数

可知,电表读数=这个月用量-上个月用量=08910.0-08810.0=100度;从互感器度铭牌可以看出,穿心1匝时,该互感器度倍率为500/5=100倍。所以实际用电=100度*100倍=10000度。

2、有时可以看到电线穿过电流互感器时,绕了好几圈,这种情况下怎么计算电表度数,如下所示:

互感型电表接电流互感器时怎么读电表度数

再计算实际用电前,首先学会怎么算一次线路(就是粗的那根线)圈数。电线直接穿过电流互感器算一圈,缠绕一下算两圈,以互感器中间的根数为准。比如上图就是算穿了两圈。

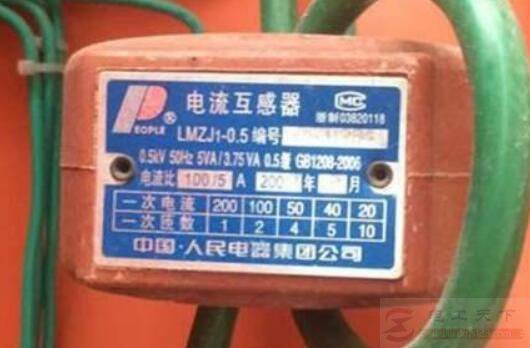

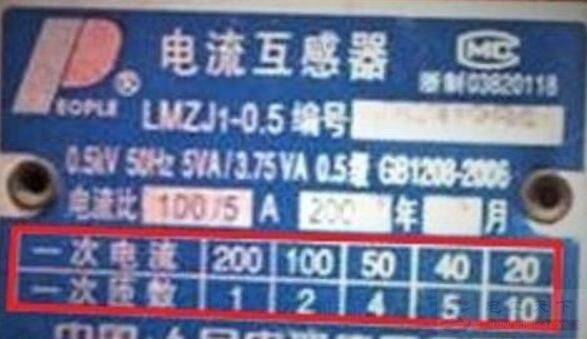

来看下电流互感器的铭牌,看下圈出来红框内的重点:

互感型电表接电流互感器时怎么读电表度数

当一次匝数是1圈时,一次最大电流为200A,互感器实际倍率为200/5=40倍;

当一次匝数是2圈时,一次最大电流为100A,互感器实际倍率100/5=20倍;

当一次匝数是4圈时,一次最大电流为50A,互感器实际倍率为50/5=10倍;

当一次匝数是5圈时,一次最大电流为40A,互感器实际倍率为40/5=8倍;

以此类推。

可见,穿过电流互感器的匝数越多,倍率越小。

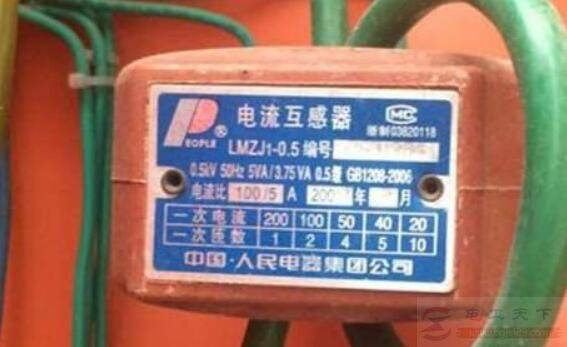

举例:一个电表这个月抄表数字为08910.0,上个月抄表数字为08810.0,电流互感器铭牌及穿线如下,计算下这个月实际用电量?

互感型电表接电流互感器时怎么读电表度数

解答:

电表读数=这个月用量-上个月用量=08910.0-08810.0=100度,一次线路穿心2匝。

从互感器度铭牌上来看,穿心2匝时该互感器度实际倍率为100/5=20倍。因此,实际用电=100度*20倍=2000度。

总结:

在计算电表实际用电时,先把这个月电表读数减去上个月电表读数,然后乘以互感器实际倍数。

电流互感器实际倍数和穿心匝数有关系,必须注意一次线路穿了几圈,学会看互感器铭牌数据,有助于正确计算电费。
