高压三相四线有功电能表经电压互感器和电流互感器的接线图


高压三相四线有功电能表经互感器的接线图

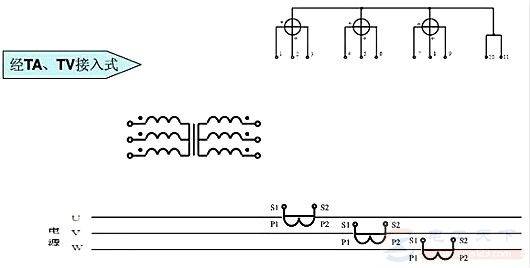

如下所示:

高压三相四线有功电能表经电压互感器和电流互感器的接线图

高压三相四线有功电能表经电压互感器和电流互感器的接线图

适用范围:110KV及以上电网(中性点有效接地电网)。

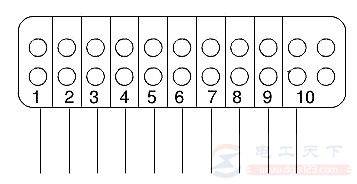

高压三相四线有功电能表经电流互感器、电压互感器接线,需要接10根线:六根电流线、四根电压线。

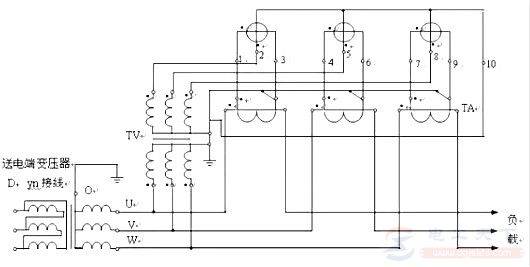

正确接线图如下:

高压三相四线有功电能表经电压互感器和电流互感器的接线图
