防止触电事故发生的联锁装置
一般指开关在闭合后其盖打不开，只有在断开后才能打开盖，以便检修。
高压试验室或围栏的门上，装设微动按钮，当门关上时接通电源，门打开时断开电源，防止误入。
桥式起重机桥门、舱门都装有微动按钮，只有把门关闭后才能正常工作，门打开后主电源切断。
电容器室的门上也装有微动按钮，当人开门进人室内时，自动切断电源并自动接通放电回路，先行放电，以防电容剩余电荷伤人。

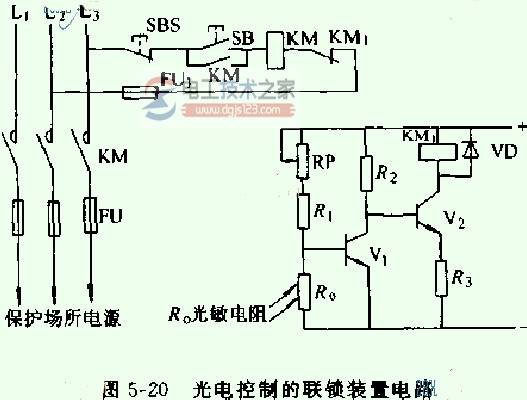

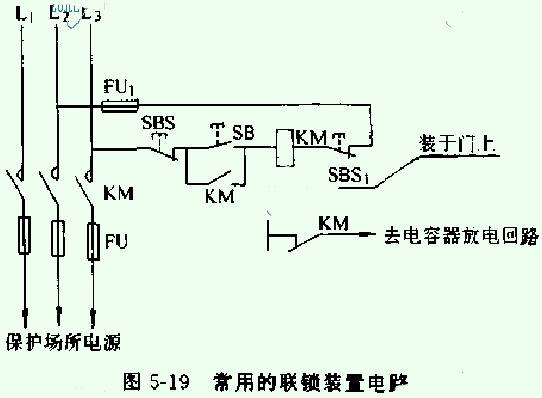

常用的联锁装置可由图5-19的电路实现。有时也可用光电控制，见图：
