有关倒闸操作的阶段与流程图，使用倒闸操作票进行的倒闸操作，一般可划分为两个阶段，即准备阶段和执行阶段，准备阶段共分五步完成，执行阶段即十个步骤的后五步。
倒闸操作阶段与流程图
使用倒闸操作票进行的倒闸操作，一般可划分为两个阶段，即准备阶段和执行阶段（共十个步骤）。
1、准备阶段
准备阶段共分五步完成。
（1）下票及受票：当值调度员向变电所值班人员下达操作
任务和操作要求，即下达操作命令票或综合命令票。
1）只有当值调度员才有下票权力。受票人必须是变电所副值班员以上的当班人员。
2）下票及受票时，双方必须互报单位名称（所名）、本人职务、姓名、并启动录音设备，履行复诵制度。
3）下票时，下票人要向受票人讲清操作任务，操作意图和操作要求，受票人受票后，应立即报告值班负责人。
（2）审查调度下达的命令票：值班负责人接到命令票后，应立即组织全体当班人员对所受命令票进行审查，发生疑问应向下票人询问清楚。
（3）填写倒闸操作票：
1）审查完命令票，值班负责人应根据情况指定操作人填写操作票。
2）填写操作票时，要对照一次系统模拟板进行，搞清当前的运行方式和设备的状态，不清楚时，要进行核对或询问清楚。
（4）审查倒闸操作票：
1）操作人填写完操作票后，要进行一次自审，认为无误后，交监护人审查，监护人审查认为无误后，交值班负责人审查。
2）审查时，审查人要对照一次系统模拟板进行，要认真仔细，严禁一目十项，走马观花。
3）有关人员审查完毕，认为正确无误后，应分别签上自己的姓名，严禁他人代签。
（5）向调度汇报操作票已填好，准备完毕。
2、执行阶段
执行阶段即十个步骤的后五步。
（1）发令及受令：
1）只有当值调度员才有权发布操作命令，受令时一般由监护人承担。
2）每次发令及受令，双方均要互报单位、个人职务和姓名，并启动录音设备，同时要重申命令票的号码和操作任务、操作要求，并履行复诵制。
（2）模拟预演：正式操作前，操作人、监护人应先在模拟板上进行预演：
1）预演要按照已填好的操作票的顺序进行。
2）预演时，一定要集中精力，开动脑筋，认真思考，以达到核对检查操作顺序是否正确的目的，避免照本宣科。
3）核对设备名称和编号无误后，监护人按照操作票上的内容高声唱票，操作人用手指点即将操作的设备，并高声复诵，两人一致认为无误后，监护人发出“对，执行”的命令，操作人方可进行操作。
4）每一步操作完后，应由监护人在已操作完的项目上打“√”记录，再向操作人说明下一步的操作内容。
5）现场操作，一定要严格按照操作票上操作内容的顺序进行，不得漏项或倒项操作，也不得擅自更换操作内容。
（4）复查：全部操作完毕后，应对操作过的设备进行一次复查，以免漏项。
（5）汇报：操作完毕后，应由监护人汇报。汇报同样要求互报单位、个人职务和姓名，并启动录音设备。汇报内容应包括：已执行的命令票号码、操作任务及内容完成情况、操作时间等。

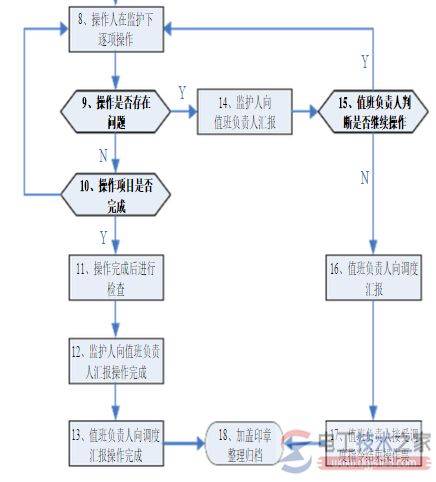

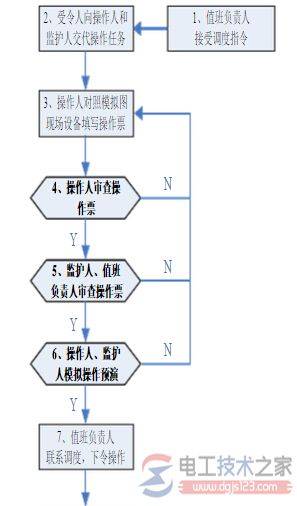

图为倒闸操作实施流程图，它基本上反映了倒闸操作的全部过程，比较形象直观。
倒闸操作流程图
流程说明
1.值班负责人接受调度指令
a接受指令时，双方使用规范的术语，执行复诵制，并录音。
b根据调度指令做好记录。
2.受令人交代操作任务
a值班负责人指定操作人员，发布执行指令。b核对录音与指令记录相符。
3.填写操作票
a核对监控、五防操作票系统的一、二次设备运行状态与实际相符。
b根据当前运行方式，按操作任务填写操作票。
4.操作人审核操作票
a操作人对操作票进行自审。
5.监护人、值班负责人审查操作票
a监护人对操作票进行初审，值班负责人复审。b经审核合格，并分别在操作票上签名。
6.操作人、监护人模拟操作预演
a核对五防电脑的一次系统图、二次压板图进行预演。
b监护人唱票，操作人复诵，根据操作票逐项模拟操作，监护人逐项在模拟栏内打红“√”。
7.值班负责人联系调度、下令操作
a汇报值班调度员操作票填写完毕，得到允许操作的“对，可以执行”的指令后，进行倒闸操作。
8.操作人在监护下逐项操作
a现场操作，操作人走在前，监护人走在后。b到达操作地点后，操作人、监护人核对设备名称、编号、位置，选择好操作站位。
c监护人唱票，操作人手指设备标示牌复诵无误后，监护人核对无误后下令“对，执行”，操作人进行操作。
d严禁跳项操作，每项操作完毕后，应检查操作质量。对于第一项、最后一项应记录实际的操作时间，每完成一项操作，监护人在操作票中的操作栏内打一红“√”。e特殊情况下，在不影响后续操作且取得值班负责人和调度许可的前题下，可以不执行某些项目，应在变电操作票备注栏说明原因。f操作结束
9.操作是否存在问题
a操作中有疑问，进入14、15、16、17流程，弄清楚后再操作，严禁擅自更改变电操作票。b操作如有异常应及时处理并汇报调度。操作中发生事故时应立即停止操作，事故处理告一段落后再根据调度命令或实际情况决定是否继续操作。
10.操作项目是否完成
a操作票中某一操作项目因故未能执行，应经确认后，在该项目“操作√”栏加盖“此项未执行”印章，并在备注栏内加以说明。
b若对后续操作有影响，应重新填写操作票。
11.操作结束
a对操作全面复查，记录结束时间,向值班负责人汇报。
b在操作票上盖“已执行”章。
c值班负责人向调度汇报操作全部结束。d填写相关记录。
